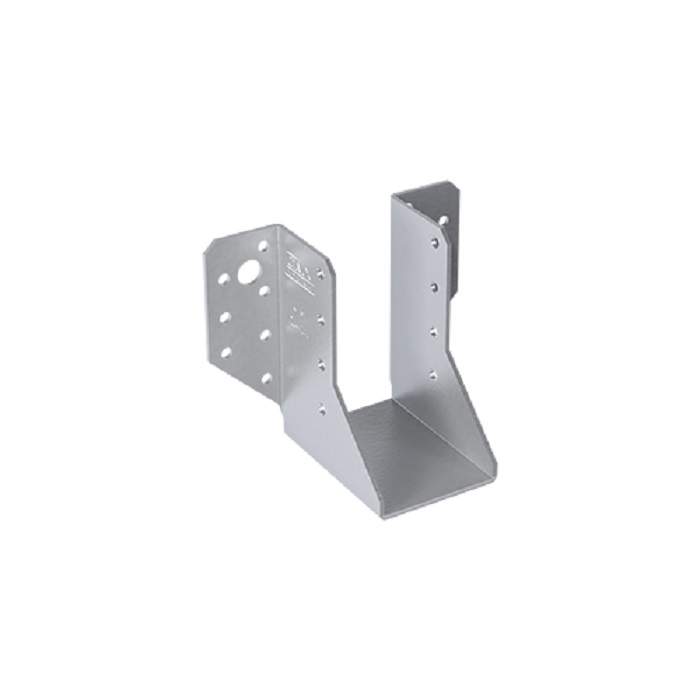

Papuc Grindă Tip A WB57 – 51 × 96 × 75 mm, oțel zincat 2 mm
WB57 este un papuc de grindă cu aripi exterioare, folosit pentru susținerea capătului unei grinzi și legarea acesteia de elementul portant. Alegerea piesei și a fixărilor se face pentru secțiunea reală a lemnului, suport și configurația prevăzută în proiect și în documentația modelului.
Alegerea dimensiunii: nominal și cotă efectivă

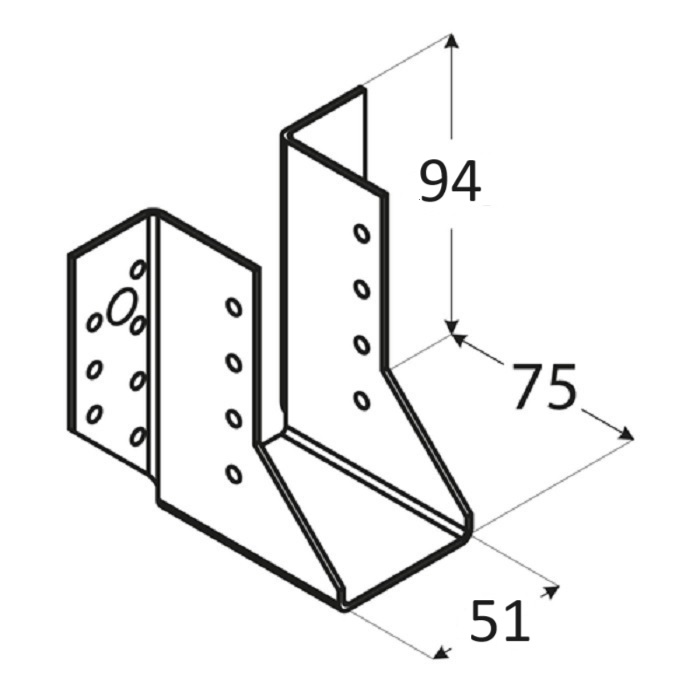

Modelul se identifică în gama comercială prin dimensiunea nominală 51×94×75 mm, cu tablă de 2 mm. Desenul exact indică separat lățimea interioară de 51 mm, cu toleranță −0,5/+1 mm, și cota verticală de 96 mm, cu toleranță −1/+2 mm. Nominalul din denumire se păstrează pentru alegerea modelului; potrivirea se verifică pe piesa și lemnul reale, ținând cont de toleranțe, umiditate și poziția de sprijin.
Date documentate pentru WB57
| Dimensiune nominală din gamă | 51×94×75 mm |
|---|---|
| Lățime interioară din desen | 51 mm, toleranță −0,5/+1 mm |
| Cotă verticală din desen | 96 mm, toleranță −1/+2 mm |
| Lungime talpă | 75 mm |
| Grosime tablă | 2 mm |
| Material și acoperire | Oțel DX51D+Z275; protecție prin zincare |
| Perforații | 22 găuri Ø5 mm și 2 găuri Ø11 mm; gaura suplimentară Ø5 din bază poate lipsi conform notei din desen |
| Documentație de performanță | DoP pentru WB57 și ETA 24/0873, revizia 23.06.2026 |
Montaj și alegerea fixărilor

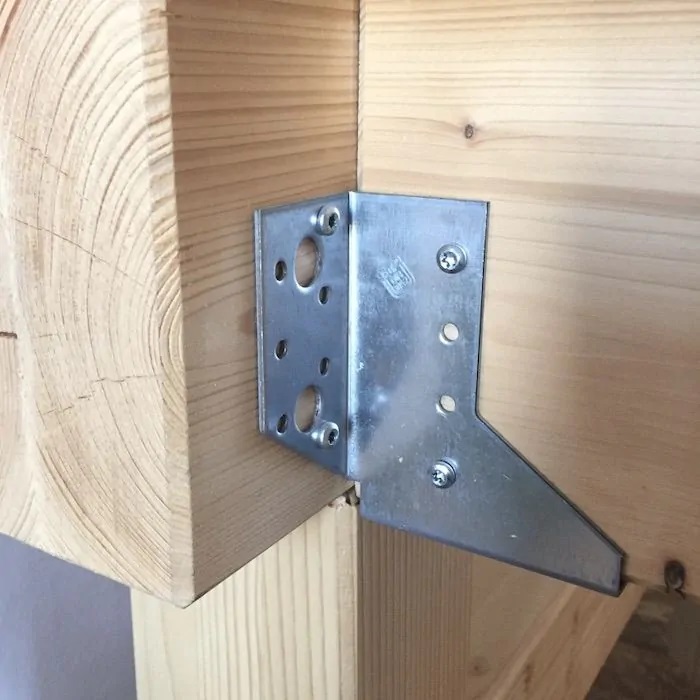

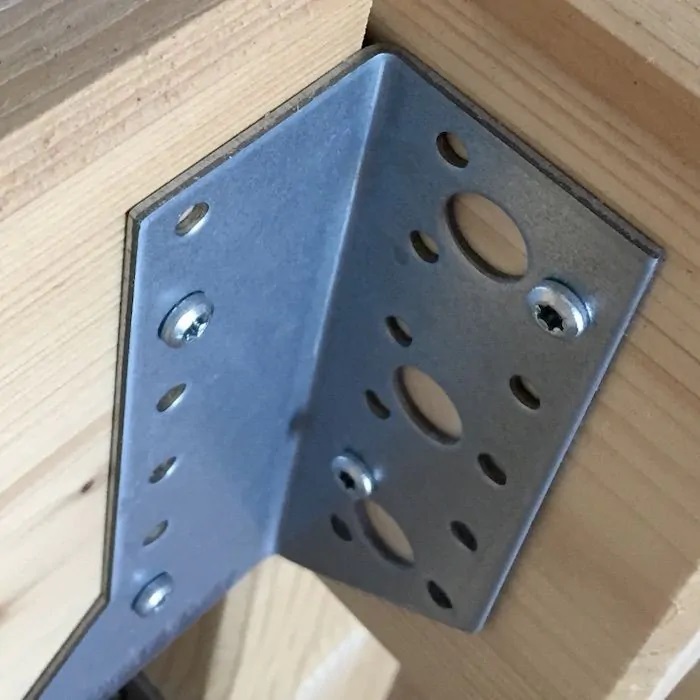

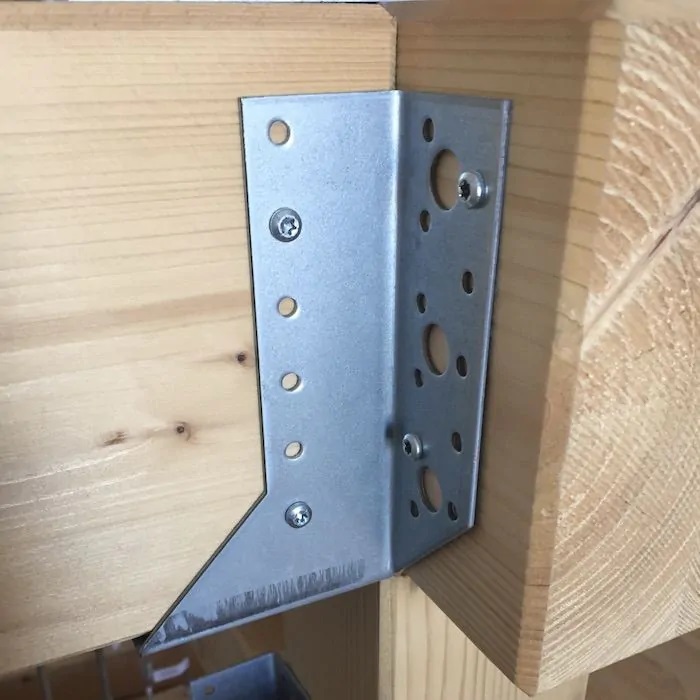

Așază grinda pe talpa papucului și verifică poziția aripilor față de elementul portant. Pentru o îmbinare portantă se respectă schema modelului, distanțele față de margini, clasa lemnului și cerințele elementelor de fixare. ETA 24/0873 documentează pentru WB57 schema de prindere din figura 226 și cuie inelate ANCHOR Ø4×50 mm; tabelul aferent indică 12 fixări pe partea suportului și 4 pe partea grinzii pentru configurația evaluată. Numărul găurilor disponibile nu reprezintă automat numărul cuielor care trebuie montate.
Gama oficială prezintă și familii de șuruburi pentru lemn, bolțuri și ancore. Pentru șuruburi de conectori sau de dulgherie verifică documentația sistemului și configurația exactă a îmbinării. Faptul că un șurub intră într-o gaură nu demonstrează o performanță echivalentă cu schema evaluată în cuie. Nu alege diametrul sau lungimea fixării numai după diametrul găurii.
Instrucțiunile WB stabilesc condițiile de utilizare, verificare și protecție la coroziune. Compatibilitatea cu mediul și cu protecția elementelor de fixare se verifică înainte de montaj; zincarea nu reprezintă aici o promisiune universală pentru orice expunere la exterior sau umezeală. Inspectează periodic îmbinarea și respectă proiectul și instrucțiunile producătorului.
Întrebări frecvente
1. La ce se folosește WB57?
La susținerea și legarea perpendiculară a unei grinzi de elementul portant, în configurațiile prevăzute de proiect și de documentația modelului.
2. De ce apare 94 mm în denumire și 96 mm în desen?
94 mm este nominalul folosit pentru identificarea comercială. Desenul individual indică separat cota efectivă de 96 mm și toleranțele ei. Denumirea nominală nu se înlocuiește cu această cotă; montajul se verifică după desen și piesa reală.
3. Este garantată potrivirea pentru orice grindă de 50 mm?
Nu. Lățimea interioară din desen este 51 mm, cu toleranțele declarate. Se verifică dimensiunea reală a lemnului și poziția de sprijin, fără a presupune o potrivire perfectă în orice situație.
4. Câte găuri are modelul?
Desenul și ETA indică 22 găuri Ø5 mm și 2 găuri Ø11 mm. Gaura suplimentară Ø5 din bază este opțională conform notei din desen.
5. Ce prindere în cuie este documentată?
ETA include cuie inelate ANCHOR Ø4×50 mm și schema exactă WB57, cu distribuția fixărilor între suport și grindă. Nu se presupune că toate găurile se umplu sau că orice cui Ø5×40 mm poate înlocui această configurație.
6. Pot înlocui cuiele cu șuruburi?
Înlocuirea se verifică în documentația sistemului pentru suportul și configurația alese. Diametrul găurii nu dovedește singur compatibilitatea sau capacitatea unei fixări alternative.
7. Pot folosi papucul în orice mediu exterior?
Condițiile de expunere și protecția la coroziune trebuie verificate conform instrucțiunilor WB și proiectului, inclusiv pentru fixări. Nu este formulată o promisiune universală pentru exterior sau pentru medii umede.
8. Ce documente se consultă pentru o îmbinare portantă?
Desenul exact, DoP WB57, ETA 24/0873 completă și instrucțiunile WB. Valorile declarate se referă la configurațiile evaluate și nu constituie o sarcină admisă universală pentru orice montaj.
