Papucul de grindă este unul dintre cele mai practice elemente pentru realizarea unei îmbinări curate între două grinzi sau între o grindă și un suport. În loc să te bazezi numai pe crestături în lemn sau pe un șurub introdus oblic, papucul creează o zonă metalică de sprijin și oferă găuri dedicate pentru fixarea elementelor.

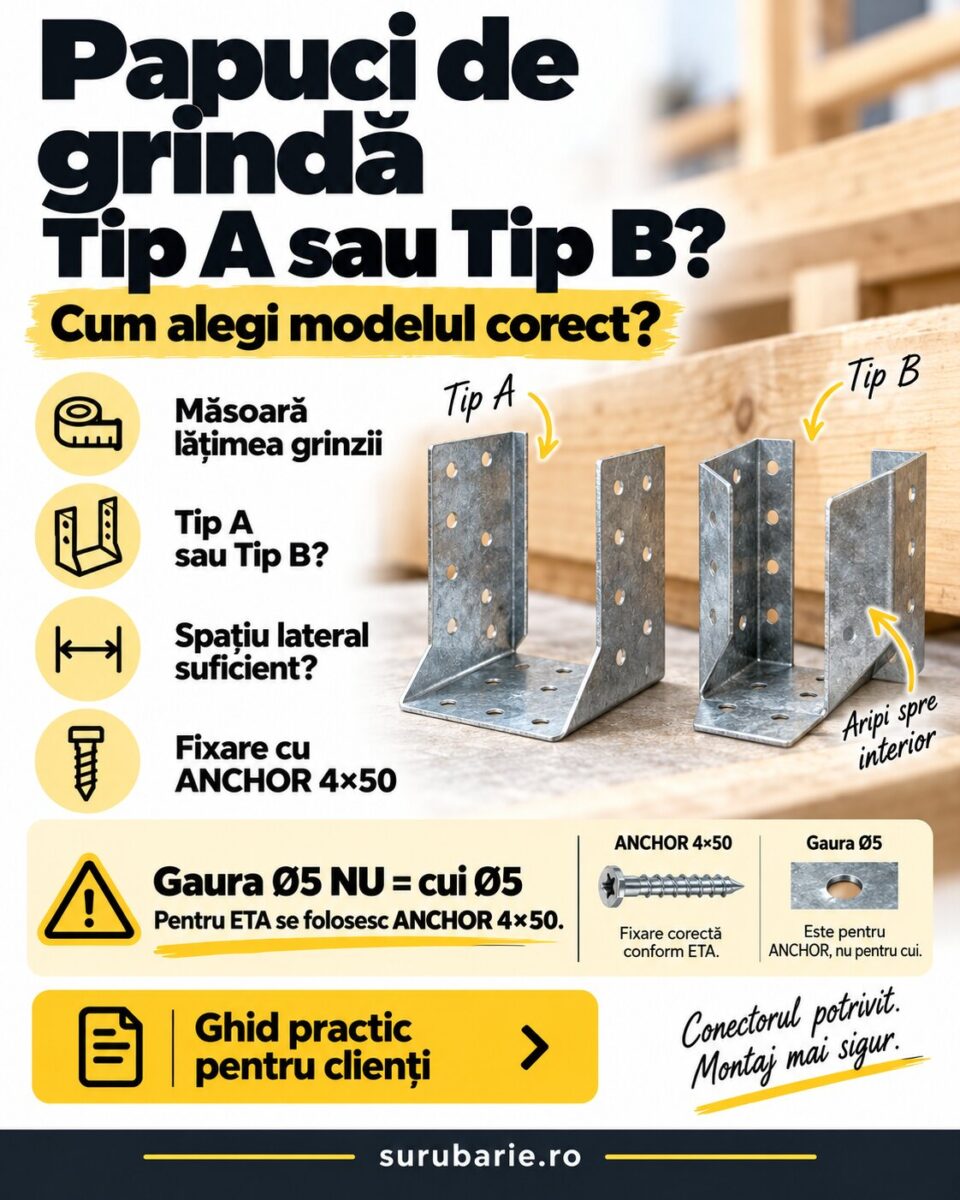

În gama actuală Șurubărie există două familii principale: Tip A – WB și Tip B – WBZ. Ambele sunt realizate din tablă de oțel DX51D cu acoperire Z275 și grosime de 2 mm, dar geometria aripilor este diferită.
Această diferență aparent mică poate decide ce variantă este mai ușor de montat între două grinzi, pe un stâlp îngust, lângă o margine sau într-un loc în care vrei ca elementul metalic să rămână mai discret.
Tip A / WB → varianta standard, cu aripile de fixare ușor accesibile lateral. Este foarte practică atunci când ai suficient spațiu în jurul grinzii.
Tip B / WBZ → aripile sunt întoarse spre interior. Este util când suportul este îngust sau spațiul lateral este limitat și oferă un aspect mai discret.
Alege mai întâi lățimea papucului după secțiunea grinzii. Nu încerca să compensezi o diferență mare prin forțarea grinzii sau prin improvizații.
Grosimea actualei game WB/WBZ este 2 mm.
Dimensiunea C este 75 mm la modelele actuale din această familie.
Gaura Ø5 mm nu înseamnă cui Ø5 mm. În configurațiile ETA evaluate, DOMAX folosește cuie inelate ANCHOR Ø4×50 mm.
Pentru valorile structurale din ETA, tipul și numărul elementelor de fixare fac parte din sistem și nu trebuie înlocuite arbitrar.
- Ce este un papuc de grindă?
- Tip A sau Tip B?
- Cum citești dimensiunile?
- Cum alegi papucul după grindă?
- Ce cuie și șuruburi folosești?
- Trebuie umplute toate găurile?
- Montaj lemn–lemn
- Montaj pe beton sau oțel
- Scule utile
- 8 situații practice
- Z275 și utilizarea la exterior
- Greșeli frecvente
- Când NU folosești un papuc standard?
- Pentru profesioniști
- Exemple reale din gama Șurubărie
- Întrebări frecvente
Capitole si subcapitole
ToggleCe este un papuc de grindă?
Un papuc de grindă este un conector metalic tridimensional care susține capătul unei grinzi și transferă eforturile către elementul pe care este montat.
Este folosit frecvent la:
- planșee din lemn;
- terase și pergole;
- foișoare;
- șarpante și substructuri;
- grinzi secundare între grinzi principale;
- cadre din lemn;
- conexiuni lemn–beton;
- conexiuni lemn–oțel.
Avantajul practic este că papucul creează o zonă de sprijin foarte clară pentru capătul grinzii și oferă găuri pregătite pentru elementele de fixare.
Papuc grindă Tip A sau Tip B?
Tip A – WB
Este varianta standard. Aripile de fixare rămân ușor accesibile pe exteriorul suportului, ceea ce simplifică montajul atunci când ai suficient spațiu lateral.
Este foarte potrivit pentru grinzi principale, rigle și elemente unde fețele laterale ale suportului sunt accesibile.
Tip B – WBZ
Are aripile de fixare întoarse spre interior. DOMAX îl recomandă în special în locuri cu spațiu lateral limitat și pe elemente suport mai înguste.
Geometria îl face și mai discret vizual, deoarece o parte mai mare a papucului este acoperită de elementele îmbinate.
Tip B nu trebuie confundat cu un conector complet ascuns. Este mai discret decât Tip A, dar papucul rămâne un element metalic vizibil în anumite zone ale îmbinării.
Cum citești dimensiunile unui papuc de grindă?
Pe un produs precum:
WB28 – 80×180×2 mm
cele mai importante valori pentru client sunt:
- 80 mm – lățimea nominală A;
- 180 mm – înălțimea B;
- 2 mm – grosimea tablei.
În documentația completă DOMAX apare și dimensiunea C, iar pentru modelele WB și WBZ analizate în gama actuală aceasta este 75 mm.
Ai o grindă cu lățime de aproximativ 80 mm. În loc să alegi un papuc de 100 mm și să umpli spațiul rămas cu bucăți improvizate, caută mai întâi un model nominal de 80 mm, precum WB26, WB28, WBZ26, WBZ27, WBZ28 sau WBZ29, apoi alegi înălțimea potrivită proiectului.
Cum alegi papucul după grindă?
Exemple de lățimi disponibile în gama actuală
Gama Șurubărie acoperă multe dintre secțiunile uzuale de lemn:
| Lățime nominală | Exemple Tip A | Exemple Tip B |
|---|---|---|
| 45–51 mm | WB8, WB10, WB11, WB12, WB13, WB54, WB57 | WBZ49, WBZ52, WBZ54 |
| 60 mm | WB14, WB18 | WBZ14 |
| 70–80 mm | WB21, WB23, WB26, WB28 | WBZ21–WBZ29 |
| 100 mm | WB30, WB31, WB32 | WBZ30, WBZ31, WBZ32 |
| 115–120 mm | WB35 | WBZ33, WBZ34, WBZ36 |
| 140–160 mm | WB37 | WBZ37, WBZ38 |
Ce cuie și șuruburi se folosesc?
Aici apare una dintre cele mai importante diferențe dintre un montaj improvizat și unul realizat ca sistem.
Papucul are mai multe tipuri de găuri. În gama WB/WBZ vei vedea în principal:
- găuri mici de aproximativ Ø5 mm;
- găuri mai mari de aproximativ Ø11 mm.
Diametrul găurii nu este diametrul elementului de fixare.
În actualul ETA DOMAX, configurațiile evaluate pentru WB și WBZ folosesc cuie inelate ANCHOR Ø4×50 mm. Cuiul de 4 mm intră într-o gaură de aproximativ 5 mm și are jocul necesar montajului.
Pagina oficială DOMAX a familiei mai listează, în funcție de configurație:
- cuie ANCHOR Ø4;
- șuruburi pentru lemn Ø10;
- bolțuri M10;
- ancore pentru beton M10.
Dacă vrei să te bazezi pe performanțele declarate în ETA sau într-un proiect, trebuie păstrat tipul de element de fixare și configurația prevăzute acolo.
Pot folosi șuruburi negre de gips-carton?
Nu sunt alegerea potrivită pentru a înlocui elementele structurale ale unui conector de lemn.
Un șurub pentru gips-carton este proiectat pentru o altă aplicație. Pentru papuci de grindă folosește cuiele, șuruburile sau bolțurile indicate pentru sistem.
Trebuie umplute toate găurile?
Nu există o regulă universală „umple orice gaură vezi” și nici „sunt suficiente patru cuie”.
ETA-ul curent definește atât configurații de fixare completă, cât și configurații parțiale pentru anumite modele și situații.
Dacă vrei capacitatea completă asociată unei configurații din documentație, trebuie respectat exact modelul de nailing/fixare indicat.
Pentru lucrările structurale, numărul și poziția cuielor sunt la fel de importante ca modelul papucului.
Montaj lemn–lemn, pas cu pas
Pot monta papucul de grindă pe beton sau oțel?
Da. Actualul ETA al familiei WB/WBZ include aplicații lemn–beton și lemn–oțel, în configurațiile evaluate.
DOMAX prevede pentru găurile mari elemente precum:
- ancore pentru beton M10;
- bolțuri M10.
Alegerea ancorei concrete depinde însă de suport: tipul betonului, distanța față de margine, grosimea suportului și sarcina fac parte din proiectarea conexiunii.
La beton, folosește ancore și șaibe compatibile cu sistemul și cu suportul real. La oțel, diametrul și clasa bolțurilor trebuie să corespundă configurației proiectate.
Ce scule sunt utile?
- ruletă și creion;
- echer;
- nivelă;
- ciocan pentru cuiele ANCHOR;
- mașină de înșurubat, dacă sistemul folosește șuruburi aprobate;
- burghiu/rotopercutor pentru montaj pe beton;
- cheie sau tubulară pentru M10;
- cleme pentru poziționarea grinzii;
- echipament de măsurare pentru verificarea alinierii.
8 situații practice
1. Montezi o grindă secundară între două grinzi principale
Tip A este de regulă foarte comod dacă ai acces bun la fețele laterale și aripile papucului nu interferează cu alte elemente.
2. Montezi pe un stâlp relativ îngust
Tip B poate fi mai practic deoarece aripile sunt întoarse spre interior și nu au nevoie de aceeași suprafață laterală liberă.
3. Vrei un aspect mai discret
Tip B acoperă parțial zona de prindere și poate oferi un rezultat vizual mai curat. Nu este însă un conector complet ascuns.
4. Ai grindă de aproximativ 80 mm
Ai mai multe variante, de exemplu:
- WB26 – 80×120;
- WB28 – 80×180;
- WBZ26 – 80×120;
- WBZ27 – 80×150;
- WBZ28 – 80×180;
- WBZ29 – 80×210.
Alegi apoi înălțimea în funcție de grindă și configurația proiectului.
5. Grinda are 100 mm lățime
Gama oferă trepte foarte clare:
- WB30 / WBZ30 – 100×140;
- WB31 / WBZ31 – 100×170;
- WB32 / WBZ32 – 100×200.
6. Fixezi pe un perete de beton
Papucul poate fi folosit într-o conexiune lemn–beton, dar alegerea ancorelor M10 pentru beton trebuie făcută după suport și proiect.
7. Construiești o terasă sau pergolă
Pe lângă geometria papucului, analizează și expunerea la umezeală. Elementele metalice și elementele de fixare trebuie alese ca ansamblu compatibil cu mediul.
8. Vrei capacitatea maximă din fișa tehnică
Nu schimba cuiele și nu reduce arbitrar numărul de fixări. Capacitatea declarată este legată de model, material, tipul cuielor, schema de fixare și configurația conexiunii.
Ce înseamnă DX51D + Z275?
DOMAX declară pentru actuala familie WB/WBZ:
- oțel DX51D;
- acoperire Z275;
- grosime 2 mm.
Z275 indică o tablă zincată cu strat de zinc specific acestei clase de acoperire.
Pentru utilizări interioare și numeroase aplicații obișnuite în construcții din lemn, aceasta este o soluție foarte practică.
Pentru expunere permanentă la ploaie, atmosferă marină, cloruri sau medii foarte agresive, trebuie analizată cerința de durabilitate a întregului ansamblu și, dacă este necesar, o variantă cu protecție superioară.
Papucul și elementele de fixare trebuie privite împreună. Nu este ideal să combini un conector cu o anumită protecție anticorozivă cu elemente de fixare care au o protecție mult inferioară sau incompatibilă.
Greșeli frecvente
| Greșeală | De ce este o problemă | Ce faci în schimb |
|---|---|---|
| Alegi papucul numai după înălțime. | Poate avea lățimea nepotrivită grinzii. | Măsoară mai întâi lățimea grinzii. |
| Forțezi o grindă prea lată în papuc. | Deformezi conectorul și geometria îmbinării. | Alege modelul cu lățimea potrivită. |
| Papucul este mult prea lat. | Grinda nu se mai așază controlat. | Alege o dimensiune apropiată secțiunii reale. |
| Folosești cui Ø5 deoarece gaura are Ø5. | Diametrul găurii nu este diametrul cuiului evaluat. | Pentru configurațiile ETA folosește ANCHOR Ø4×50 conform documentației. |
| Folosești orice șurub care încape. | Nu mai lucrezi cu sistemul evaluat. | Folosește fixările prevăzute de producător/proiect. |
| Folosești numai câteva găuri „la alegere”. | Schema de fixare influențează capacitatea conexiunii. | Respectă configurația ETA/proiectului. |
| Confuzi Tip B cu un conector complet ascuns. | Rezultatul vizual poate fi diferit de așteptări. | Tip B este mai discret, nu complet invizibil. |
| Alegi protecția numai după aspect. | Mediul de expunere poate cere alt nivel de protecție. | Verifică Z275 și condițiile proiectului. |
Când NU este un papuc WB/WBZ alegerea potrivită?
Când ai nevoie de o conexiune complet ascunsă
În acest caz există conectori ascunși special concepuți pentru acest tip de detaliu.
Când secțiunea grinzii nu corespunde niciunui model
Nu modifica papucul prin îndoire sau lărgire. Alege o dimensiune sau un sistem adaptat grinzii.
Când proiectul cere alt conector
Un papuc standard nu înlocuiește automat un conector structural specializat.
Când nu poți utiliza elementele de fixare necesare
Dacă suportul sau geometria nu permit schema de cuie, bolțuri sau ancore prevăzută, conexiunea trebuie reconsiderată.
Când mediul este foarte agresiv
Poate fi necesar un conector cu protecție anticorozivă superioară.
Pentru profesioniști: capacitatea nu aparține doar „papucului”
Actualul ETA 22/0631-03 tratează WB și WBZ ca sisteme de conectare tridimensionale și oferă valori în funcție de mai multe variabile.
Capacitatea unei conexiuni poate depinde de:
- modelul WB/WBZ;
- numărul și poziția elementelor de fixare;
- fixare completă sau parțială;
- tipul cuielor;
- densitatea și umiditatea lemnului;
- direcția solicitării;
- configurația lemn–lemn, lemn–beton sau lemn–oțel.
De aceea, o valoare de tip „capacitate = 40 kN” publicată izolat într-o pagină de produs este insuficientă și poate deveni chiar înșelătoare dacă nu spune la ce schemă de fixare și la ce încărcare se referă.
Pentru proiectare, folosește tabelul corespunzător modelului din ETA și configurația de fixare aferentă.
5 exemple reale din gama Șurubărie
Papuc grindă Tip A WB10 – 51×105×2 mm
Model compact pentru grinzi cu lățime nominală în jurul a 51 mm. Este un exemplu bun de papuc standard Tip A, cu aripile de fixare ușor accesibile.
Papuc grindă Tip A WB14 – 60×100×2 mm
Variantă pentru elemente de aproximativ 60 mm lățime, utilă în numeroase proiecte de tâmplărie și construcții din lemn.
Papuc grindă Tip A WB28 – 80×180×2 mm
Model mai înalt pentru grinzi de aproximativ 80 mm lățime. Este potrivit atunci când ai suficient spațiu pentru aripile exterioare ale Tipului A.
Papuc grindă Tip B WBZ26 – 80×120×2 mm
Variantă cu aripile întoarse spre interior, foarte utilă atunci când suportul este mai îngust sau spațiul lateral este limitat.
Papuc grindă Tip B WBZ34 – 115×193×2 mm
Model robust din familia Tip B, pentru elemente mai late și mai înalte, cu avantajul geometriei compacte a aripilor de fixare.
Întrebări frecvente despre papucii de grindă
Care este diferența dintre Tip A și Tip B?
Tip A este varianta standard, cu aripile de fixare accesibile lateral. Tip B are aripile întoarse spre interior și este util în spații mai înguste sau când vrei o conexiune mai discretă.
Cum aleg lățimea papucului?
Măsoară lățimea reală a grinzii și alege modelul nominal corespunzător. Nu forța o grindă mai lată într-un papuc și nu compensa un joc mare prin improvizații.
Un papuc de 51 mm este potrivit pentru o grindă de aproximativ 50 mm?
Modelele de 51 mm sunt destinate acestei zone dimensionale, dar măsoară piesa reală înainte de comandă și verifică toleranțele materialului.
Ce grosime are tabla?
Gama actuală WB/WBZ analizată aici este realizată din tablă de 2 mm.
Ce înseamnă Z275?
Este specificația acoperirii de zinc a tablei folosite pentru conector.
Ce cui se folosește în găurile de Ø5?
În configurațiile ETA evaluate pentru WB/WBZ este folosit cuiul inelat ANCHOR Ø4×50 mm. Gaura de aproximativ 5 mm nu înseamnă cui de 5 mm.
Pot folosi holșuruburi obișnuite?
Pentru o conexiune tehnică folosește numai tipul de șurub sau cui prevăzut de producător ori proiect. Faptul că un șurub încape în gaură nu îl face automat echivalent.
Trebuie să pun cuie în toate găurile?
Depinde de configurația prevăzută. ETA-ul include scheme de fixare completă și, pentru anumite modele, scheme parțiale. Nu alege arbitrar găurile.
Pot folosi șuruburi M12 în găurile mari?
Pagina oficială DOMAX listează pentru această familie bolțuri și ancore M10. Pentru configurațiile tehnice folosește dimensiunea prevăzută de producător.
Pot fixa papucul pe beton?
Da. Familia este prevăzută și pentru conexiuni lemn–beton. Elementul de ancorare în beton trebuie însă ales pentru suportul și sarcina reală.
Pot fixa papucul pe o grindă metalică?
Da, există configurații lemn–oțel în evaluarea familiei. Folosește bolțurile și schema prevăzute pentru proiect.
Tip B este complet ascuns?
Nu. Este mai discret și parțial acoperit de elementele îmbinate, dar nu este un conector complet ascuns.
Pot îndoi aripile dacă nu încap?
Nu este recomandat să modifici geometria unui conector structural. Alege Tip B sau o altă dimensiune concepută pentru spațiul disponibil.
Pot folosi papucii la pergolă?
Da, sunt foarte practici în multe structuri de lemn. Verifică însă dimensionarea conexiunii și condițiile de expunere la exterior.
Cum aleg între două papuci cu aceeași lățime și înălțimi diferite?
Alegerea depinde de înălțimea grinzii, schema de fixare și cerințele structurale. Pentru o lucrare calculată folosește modelul prevăzut în proiect sau dimensionat pe baza ETA.
Unde găsesc documentația tehnică?
Papucii WB și WBZ fac parte din familia DOMAX evaluată prin ETA 22/0631-03. Pentru proiectare folosește versiunea actuală a documentului și datele modelului concret.
Concluzie: întâi alegi geometria, apoi fixările
La papucii de grindă, alegerea bună începe cu secțiunea reală a grinzii.
După aceea decizi:
Tip A sau Tip B → lățime → înălțime → suport → elemente de fixare.
Tip A este foarte practic atunci când ai spațiu lateral suficient. Tip B rezolvă elegant situațiile în care aripile exterioare ar încurca sau suportul este mai îngust.
Ambele familii oferă o gamă foarte largă de dimensiuni, ceea ce îți permite să alegi conectorul apropiat de geometria reală a grinzii, în loc să adaptezi lemnul la un papuc nepotrivit.
Noi, cei de la Șurubărie, recomandăm ca papucul și elementele de fixare să fie cumpărate ca un sistem: conectorul potrivit + cuiele sau șuruburile corespunzătoare. Este mai simplu la montaj și mult mai ușor să păstrezi configurația tehnică prevăzută.
