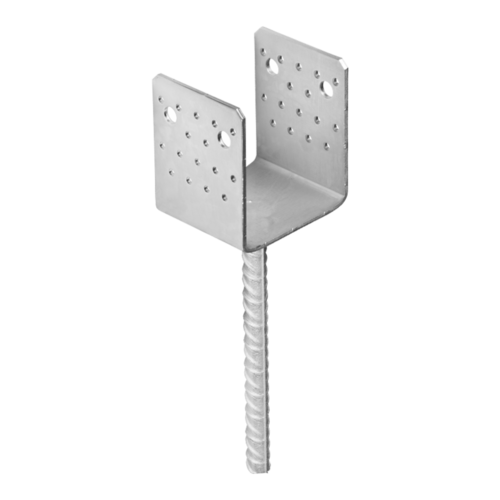

Suport Stâlp Lemn 100×100 mm Tip U Sarcină Grea cu Tijă PSS100
Suportul pentru stâlp PSS100 este o bază metalică profesională tip U, concepută pentru stâlpi din lemn de aproximativ 100×100 mm și construcții cu solicitări ridicate. Corpul masiv, tabla de 4 mm și numărul foarte mare de perforații permit realizarea unei fixări multipunct robuste și bine distribuite.
PSS100 are un corp U înalt de 125 mm, tijă robustă Ø16 mm pentru ancorarea în beton și nu mai puțin de 36 de perforații pentru fixarea stâlpului: 32 găuri Ø6 mm și 4 găuri Ø14 mm.
Este o alegere potrivită pentru pergole, foișoare, terase, copertine, carporturi și alte structuri unde un suport ușor nu oferă suficientă suprafață de fixare sau rigiditate.
- Pentru stâlp nominal: aprox. 100×100 mm
- Lățime interioară: 101 mm
- Înălțime corp U: 125 mm
- Lățime corp: 100 mm
- Grosime tablă: 4 mm
- Tijă de ancorare: Ø16 mm
- Lungime totală: aprox. 375 mm
- Perforații mici: 32×Ø6 mm
- Perforații mari: 4×Ø14 mm
- Total perforații: 36
- Material: oțel structural S235
- Protecție: zincare la cald
- Greutate: aprox. 1,42 kg/buc.
- Evaluare tehnică: ETA 20/1044
De ce să alegi PSS100 pentru sarcină grea?
- Construcție concepută pentru solicitări ridicate – familia PSS este gama robustă pentru stâlpi și structuri mai solicitate.
- 36 de puncte de fixare – oferă o zonă foarte mare pentru distribuirea elementelor de prindere în stâlp.
- 32 găuri Ø6 mm – ideale pentru realizarea unei fixări multipunct cu șuruburi sau elemente dedicate conectorilor.
- 4 găuri Ø14 mm – permit utilizarea unor elemente de fixare cu diametru mai mare în configurațiile care le necesită.
- Corp U de 125 mm înălțime – susține stâlpul pe o suprafață generoasă și permite repartizarea fixărilor pe mai multe niveluri.
- Tablă de 4 mm – construcție rigidă și robustă pentru lucrări profesionale.
- Tijă Ø16 mm – permite integrarea suportului direct în fundația din beton.
- Separă lemnul de beton – ajută la reducerea contactului direct dintre baza stâlpului și umezeala acumulată pe fundație.
- Zincare la cald – protecție anticorozivă potrivită pentru numeroase utilizări exterioare.
Fixare multipunct – principalul avantaj al PSS100
Unul dintre cele mai importante avantaje ale PSS100 este numărul foarte mare de perforații. Comparativ cu suporturile U ușoare, stâlpul poate fi fixat într-un număr mult mai mare de puncte.
Configurația este:
- 32 găuri Ø6 mm;
- 4 găuri Ø14 mm.
Această distribuție permite realizarea unor conexiuni robuste și adaptarea schemei de montaj în funcție de solicitarea structurii.
PSL este familia de suporturi pentru sarcină ușoară. PSS100 are corp mai înalt, mult mai multe perforații și o construcție destinată unor solicitări mai mari. Dacă proiectul este robust și contează distribuirea fixărilor în multe puncte, PSS este alegerea mai potrivită.
Cu ce șuruburi se fixează stâlpul?
Numărul mare de perforații permite folosirea mai multor tipuri de elemente de fixare, în funcție de proiect.
Pentru găurile Ø6 mm pot fi utilizate, după caz:
- șuruburi și cuie pentru montaj conectori;
- șuruburi de dulgherie compatibile dimensional;
- holșuruburi pentru lemn;
- alte șuruburi pentru lemn potrivite diametrului și lungimii necesare.
Prin găurile Ø14 mm pot fi utilizate elemente de fixare mai mari, inclusiv șuruburi sau bolțuri compatibile cu geometria și solicitarea îmbinării.
Cele 36 de perforații oferă flexibilitate, dar nu înseamnă că toate trebuie ocupate în orice proiect. Numărul, poziția și tipul elementelor de fixare trebuie alese după solicitările reale ale structurii.
Unde se folosește PSS100?
- pergole și foișoare robuste;
- terase și platforme din lemn;
- carporturi și adăposturi auto;
- copertine și structuri de acoperire;
- cadre și structuri din lemn masiv;
- magazii și anexe;
- garduri și porți robuste;
- structuri expuse la solicitări laterale mai mari;
- construcții profesionale de dulgherie;
- proiecte unde este necesară o fixare multipunct a stâlpului.
Montaj direct în fundația de beton
Tija inferioară Ø16 mm este destinată încastrării suportului în beton. Corpul tip U rămâne deasupra fundației și primește stâlpul din lemn.
Lungimea totală a suportului este de aproximativ 375 mm, iar zona U are 125 mm înălțime.
La montaj trebuie verificată cu atenție:
- poziția suportului;
- verticalitatea;
- alinierea cu celelalte baze;
- orientarea corpului U;
- nivelul final al betonului;
- schema de fixare a stâlpului.
Protejează baza stâlpului de contactul direct cu betonul
Stâlpul din lemn este susținut în corpul metalic și rămâne separat de suprafața fundației. Astfel, capătul lemnului este mai puțin expus umezelii acumulate pe beton.
Acest lucru ajută la:
- limitarea contactului direct cu apa;
- ventilarea bazei stâlpului;
- uscarea mai rapidă după ploaie;
- protejarea zonei inferioare a lemnului;
- înlocuirea mai ușoară a stâlpului în viitor.
Suport sarcină grea, bază multipunct sau papuc Heavy Duty?
PSS100 poate fi cunoscut și sub denumirile:
- suport stâlp 100×100 mm;
- suport stâlp sarcină grea;
- suport stâlp heavy duty;
- suport stâlp multipunct;
- papuc stâlp tip U;
- papuc stâlp cu tijă;
- ancoră stâlp pentru beton;
- bază robustă pentru stâlp;
- heavy duty post support.
Oțel structural și zincare la cald
PSS100 este realizat din oțel structural S235 și protejat prin zincare la cald.
Acest finisaj oferă protecție anticorozivă robustă pentru numeroase construcții amplasate la exterior și expuse la ploaie, condens și variații de temperatură.

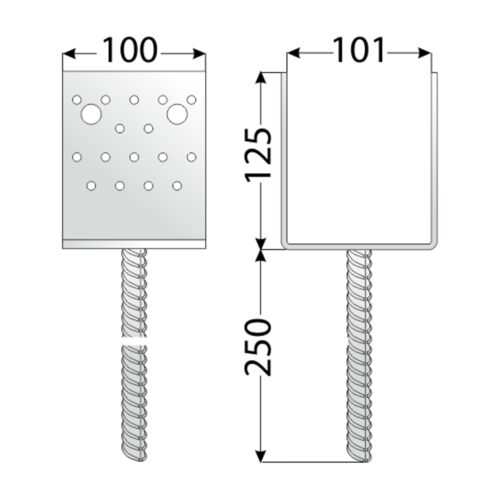

Date tehnice – PSS100
| Tip produs | Suport robust tip U cu tijă pentru stâlp |
| Model | PSS100 |
| Stâlp nominal | aprox. 100×100 mm |
| Lățime interioară | 101 mm |
| Lățime corp U | 100 mm |
| Înălțime corp U | 125 mm |
| Diametru tijă | Ø16 mm |
| Lungime totală | aprox. 375 mm |
| Grosime tablă | 4 mm |
| Perforații Ø6 | 32 buc. |
| Perforații Ø14 | 4 buc. |
| Total perforații | 36 |
| Material | Oțel structural S235 |
| Protecție anticorozivă | Zincare la cald |
| Greutate | aprox. 1,42 kg/buc. |
| Evaluare tehnică | ETA 20/1044 |
Întrebări frecvente despre PSS100
PSS100 este pentru sarcină grea?
Da. Familia PSS este proiectată pentru conexiuni robuste și pentru transferul unor solicitări mai mari decât suporturile din gama ușoară.
Este pentru stâlp 100×100 mm?
Da. Lățimea interioară este de aproximativ 101 mm.
Câte găuri are?
PSS100 are 32 găuri Ø6 mm și 4 găuri Ø14 mm, în total 36 de perforații.
De ce are atât de multe perforații?
Pentru a permite distribuirea fixărilor pe o suprafață mare a stâlpului și realizarea unor conexiuni multipunct.
Care este diferența față de PSS80?
PSS100 este destinat unui stâlp mai mare și trece la o configurație de fixare diferită: 32×Ø6 + 4×Ø14, față de 26×Ø6 + 2×Ø11 la PSS80.
Care este diferența față de PSL?
PSL este gama ușoară. PSS are corp U mai înalt și mult mai multe puncte de fixare, fiind destinat structurilor mai solicitate.
Se montează în beton?
Da. Tija Ø16 mm este destinată ancorării suportului în fundație.
Este zincat la cald?
Da. Reperul descris aici este varianta zincată la cald.
Există și variantă zincată galvanic?
Da. DOMAX listează separat și o variantă PSS100 cu zincare galvanică. Acest produs este însă varianta cu zincare la cald.
Suport robust multipunct pentru stâlpi 100×100 mm
Cu tablă de 4 mm, corp U de 125 mm, 36 de perforații și tijă Ø16 mm, PSS100 este conceput pentru construcții unde contează rigiditatea și distribuirea fixărilor.
