Suport Stâlp Lemn 120×120 mm Tip U Sarcină Grea cu Tijă PSS120
Suportul pentru stâlp PSS120 este o bază metalică profesională tip U, proiectată pentru stâlpi din lemn de aproximativ 120×120 mm și construcții cu solicitări ridicate. Corpul masiv din tablă de 4 mm, tija robustă Ø18 mm și cele 44 de perforații pentru fixarea lemnului îl diferențiază clar de suporturile ușoare pentru stâlpi.
PSS120 este conceput pentru realizarea unei conexiuni multipunct puternice între stâlpul din lemn și fundația din beton. Corpul U înalt de 125 mm susține stâlpul pe o suprafață generoasă, iar numărul mare de perforații permite distribuirea fixărilor în multe puncte.
În același timp, stâlpul rămâne separat de suprafața betonului, ceea ce limitează contactul direct cu apa și umezeala de la baza construcției și favorizează ventilarea lemnului.

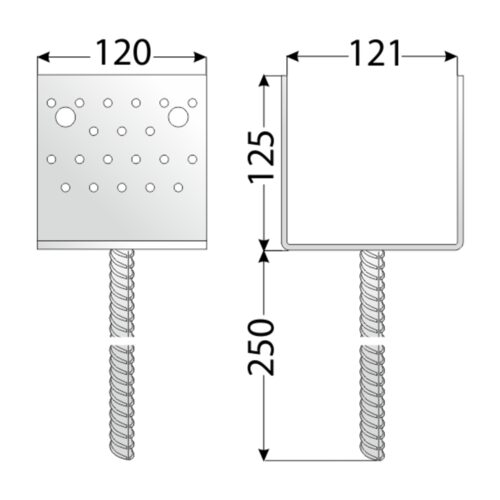

- Pentru stâlp nominal: aprox. 120×120 mm
- Lățime interioară: 121 mm
- Înălțime corp U: 125 mm
- Lățime corp U: 120 mm
- Grosime tablă: 4 mm
- Tijă de ancorare: Ø18 mm
- Lungime tijă sub corpul U: aprox. 250 mm
- Lungime totală: aprox. 375 mm
- Perforații mici: 40×Ø6 mm
- Perforații mari: 4×Ø14 mm
- Total perforații: 44
- Material: oțel structural S235
- Protecție: zincare la cald
- Greutate: aprox. 1,81 kg/buc.
- Evaluare tehnică: ETA 20/1044
De ce să alegi PSS120 pentru sarcină grea?
- Construcție concepută pentru solicitări mari – seria PSS este gama robustă pentru stâlpi și structuri din lemn unde suporturile ușoare nu sunt suficiente.
- 44 de puncte de fixare – permit distribuirea prinderii pe o suprafață foarte mare a stâlpului.
- 40 găuri Ø6 mm – potrivite pentru realizarea unei fixări multipunct cu elemente dedicate conectorilor sau alte șuruburi compatibile.
- 4 găuri Ø14 mm – permit integrarea unor elemente de fixare cu diametru mai mare, atunci când proiectul conexiunii o necesită.
- Tijă Ø18 mm – mai robustă decât tija Ø16 utilizată la PSS60, PSS80 și PSS100.
- Corp U înalt de 125 mm – oferă o zonă mare de contact și suficient spațiu pentru distribuirea fixărilor pe mai multe niveluri.
- Tablă de 4 mm – construcție rigidă și solidă pentru utilizări profesionale.
- Separă lemnul de beton – reduce contactul bazei stâlpului cu apa acumulată la nivelul fundației.
- Zincare la cald – protecție anticorozivă potrivită pentru numeroase construcții exterioare.
PSS120 – un pas în plus față de PSS100
La PSS120 nu crește doar dimensiunea pentru stâlp. Se modifică și structura de ancorare și numărul de fixări.
Comparativ cu PSS100:
- PSS100 folosește tijă Ø16 mm;
- PSS120 trece la tijă Ø18 mm;
- PSS100 are 32×Ø6 + 4×Ø14;
- PSS120 ajunge la 40×Ø6 + 4×Ø14.
Prin urmare, PSS120 nu este doar o versiune mai lată a modelului precedent, ci o bază adaptată pentru stâlpi mai mari și conexiuni mai solicitante.
PSL este gama de suporturi ușoare. PSS120 are corp U mai înalt, mult mai multe perforații, tijă Ø18 mm și este destinat conexiunilor cu solicitări mai mari. Pentru o structură robustă cu stâlp de 120×120 mm, PSS reprezintă alegerea heavy-duty dintre cele două familii.
Fixare multipunct – 44 de perforații
Una dintre cele mai importante caracteristici ale PSS120 este numărul foarte mare de puncte de fixare:
- 40 găuri Ø6 mm;
- 4 găuri Ø14 mm.
Această configurație permite realizarea unor conexiuni adaptate structurii și distribuirea fixărilor pe o suprafață extinsă a lemnului.
Pentru găurile Ø6 mm pot fi utilizate, după caz:
- șuruburi și cuie pentru montaj conectori;
- șuruburi de dulgherie compatibile dimensional;
- holșuruburi pentru lemn;
- alte șuruburi pentru lemn potrivite diametrului și lungimii necesare.
Prin găurile Ø14 mm pot fi utilizate elemente de fixare mai mari, inclusiv șuruburi metrice sau alte elemente traversante, atunci când configurația proiectului le prevede.
Cele 44 de perforații permit numeroase configurații de montaj, dar nu trebuie ocupate automat toate găurile. Numărul, poziția și tipul elementelor de fixare trebuie alese după solicitările structurii și schema conexiunii.
Unde se folosește PSS120?
PSS120 este potrivit în special pentru construcții care utilizează stâlpi masivi de aproximativ 120×120 mm și unde se dorește o bază cu fixare multipunct și capacitate ridicată de preluare a solicitărilor.
- pergole și foișoare robuste;
- terase și platforme mari din lemn;
- carporturi și adăposturi auto;
- copertine și structuri de acoperire;
- cadre și structuri din lemn masiv;
- magazii și anexe;
- porți și împrejmuiri robuste;
- construcții expuse la solicitări laterale și vânt;
- proiecte profesionale de dulgherie;
- structuri unde se dorește o fixare multipunct foarte bine distribuită.
Montaj prin încastrarea tijei în beton
PSS120 este o bază destinată încastrării în fundație. Tija Ø18 mm se introduce în beton, iar corpul tip U rămâne deasupra fundației pentru montarea stâlpului.
Lungimea totală este de aproximativ 375 mm, din care corpul U are aproximativ 125 mm, iar partea de tijă aflată sub acesta aproximativ 250 mm.
La montaj trebuie verificată:
- poziția exactă a suportului;
- verticalitatea;
- alinierea cu celelalte baze;
- orientarea corpului U;
- nivelul final al fundației;
- schema de fixare a stâlpului.
Separă stâlpul din lemn de beton
Stâlpul nu este turnat direct în fundație. El se montează în corpul metalic PSS120 și rămâne separat de suprafața betonului.
Acest principiu ajută la:
- reducerea contactului direct cu apa de pe beton;
- ventilarea capătului inferior al stâlpului;
- uscarea mai rapidă a lemnului după ploaie;
- protejarea uneia dintre cele mai vulnerabile zone ale stâlpului;
- înlocuirea mai ușoară a lemnului în viitor.
Suport sarcină grea, multipunct sau Heavy Duty?
PSS120 poate fi întâlnit sau căutat și sub denumiri precum:
- suport stâlp 120×120 mm;
- suport stâlp sarcină grea;
- suport stâlp heavy duty;
- suport stâlp multipunct;
- papuc stâlp tip U;
- papuc stâlp cu tijă;
- ancoră pentru stâlp din lemn;
- bază robustă pentru stâlp;
- heavy duty post support.
Oțel structural S235 și zincare la cald
PSS120 este realizat din oțel structural S235 și beneficiază de protecție prin zincare la cald.
Zincarea la cald oferă o protecție anticorozivă robustă pentru numeroase construcții exterioare expuse la ploaie, condens și variații de temperatură.
Pentru medii marine, saline sau industriale foarte agresive trebuie verificată separat protecția necesară întregului ansamblu.
Date tehnice – PSS120
| Tip produs | Suport robust tip U cu tijă pentru stâlp |
| Model | PSS120 |
| Stâlp nominal | aprox. 120×120 mm |
| Lățime interioară | 121 mm |
| Lățime corp U | 120 mm |
| Înălțime corp U | 125 mm |
| Diametru tijă | Ø18 mm |
| Lungime tijă | aprox. 250 mm |
| Lungime totală | aprox. 375 mm |
| Grosime tablă | 4 mm |
| Perforații Ø6 | 40 buc. |
| Perforații Ø14 | 4 buc. |
| Total perforații | 44 |
| Material | Oțel structural S235 |
| Protecție anticorozivă | Zincare la cald |
| Greutate | aprox. 1,81 kg/buc. |
| Evaluare tehnică | ETA 20/1044 |
Întrebări frecvente despre PSS120
PSS120 este pentru sarcină grea?
Da. Familia PSS este concepută pentru conexiuni robuste și pentru transferul unor solicitări mai mari decât suporturile din gama ușoară.
Este pentru stâlp de 120×120 mm?
Da. Lățimea interioară este de aproximativ 121 mm.
Câte găuri are?
PSS120 are 40 găuri Ø6 mm și 4 găuri Ø14 mm, în total 44 de perforații.
De ce are atât de multe perforații?
Pentru a permite distribuirea fixării pe o suprafață mare a stâlpului și realizarea unor conexiuni multipunct.
Care este diferența față de PSS100?
PSS120 este destinat unui stâlp mai mare, are 40×Ø6 + 4×Ø14 și trece la o tijă mai robustă, Ø18 mm, față de Ø16 mm la PSS100.
Care este diferența față de PSL?
PSL este gama pentru sarcină ușoară. PSS are corp mai înalt, mult mai multe perforații și este conceput pentru construcții mai solicitate.
Se montează în beton?
Da. Tija inferioară este destinată încastrării în fundația din beton.
Este zincat la cald?
Da. Reperul descris aici este varianta cu zincare la cald.
Există și variantă zincată galvanic?
Da. Există separat și o variantă PSS120 zincată galvanic. Produsul descris aici este însă varianta zincată la cald.
Este potrivit pentru pergole, foișoare sau carporturi?
Da. Este potrivit mai ales pentru structuri robuste cu stâlpi de aproximativ 120×120 mm, dacă fundația și întreaga construcție sunt dimensionate corespunzător.
Suport Heavy Duty multipunct pentru stâlpi 120×120 mm
Cu tablă de 4 mm, 44 de perforații, corp U de 125 mm și tijă Ø18 mm, PSS120 este conceput pentru proiectele în care un suport ușor nu oferă nivelul de robustețe dorit.
O soluție potrivită pentru structuri din lemn unde contează rigiditatea, distribuirea fixărilor și preluarea unor solicitări ridicate.
