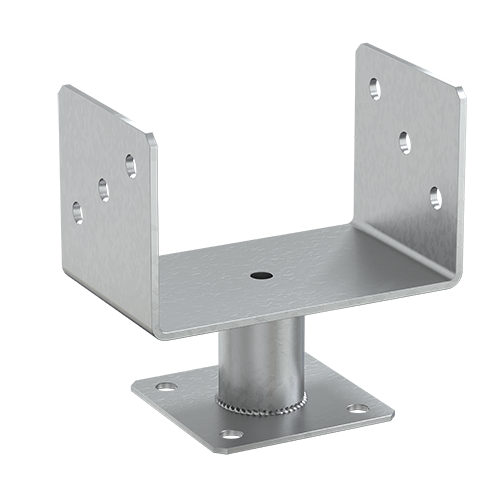

Suport Stalp Lemn Tip U Inaltat cu Talpa Compacta pentru Beton 160 mm PMFU160
PMFU160 este un suport din oțel pentru un stâlp din lemn prins de o bază din beton. Produsul individual reprezintă o piesă; cantitatea necesară se stabilește după numărul de stâlpi și configurația construcției.
Forma superioară în U cuprinde stâlpul lateral, iar tubul sudat separă zona de reazem a lemnului de talpa de ancorare. Talpa compactă se fixează la suprafața betonului. Soluția poate fi potrivită pentru stâlpi de pergolă, foișor, copertină sau cadre de grădină, atunci când proiectul verifică întregul ansamblu și condițiile de utilizare.
Geometria piesei și alegerea mărimii
| Caracteristică | PMFU160, pe o piesă |
|---|---|
| Deschidere interioară U, cotată | 162 mm |
| Adâncimea părții superioare | 100 mm |
| Înălțime totală a ansamblului | 163 mm |
| Înălțime cotată a brațelor U | 100 mm |
| Tablă parte superioară U | 4 mm |
| Talpă de ancorare | 100 × 100 mm, tablă de 3 mm |
| Tub de legătură | Ø42,4 × 2 mm, lungime 60 mm |
| Găuri laterale în U | 6 × Ø11 mm în desenul propriu și ETA |
| Găuri în talpa de beton | 4 × Ø12 mm, interaxe 70 × 70 mm |
| Material și acoperire | Oțel S235, zincare galvanică argintie; desenul indică Fe/Zn conform EN ISO 2081 |
| Cantitate a acestui produs | 1 piesă |
Desenul propriu PMFU160 și tabelul 33 al ETA cotează deschiderea la 162 mm. Aceasta este cota folosită pentru verificarea piesei; valoarea de 161 mm din denumirea tabelului web al producătorului nu înlocuiește desenul. Cotele sunt preluate din desenul individual din 03.02.2023 și din geometria PMFU din ETA 20/1044. Grosimea de 4 mm descrie partea superioară; talpa și peretele tubului au propriile grosimi. Lungimea tubului de 60 mm nu este prezentată drept un reglaj de înălțime sau drept o distanță liberă garantată sub lemn.
Verifică lățimea reală a stâlpului, spațiul pentru capetele fixărilor, planeitatea betonului și accesul la găurile tălpii. Mărimea nominală nu înlocuiește măsurarea lemnului. Nu forța stâlpul într-o piesă nepotrivită și nu îndoi brațele pentru a compensa o alegere greșită.
Montaj pe beton și prinderea lemnului
- Verifică modelul exact, desenul și documentele configurației alese. Evaluează betonul, solicitările, poziția stâlpului și distanțele față de margini.
- Așază talpa pe suportul pregătit, verifică alinierea și marchează pozițiile ancorelor conform proiectului. Nu deduce diametrul unei ancore admise numai din găurile Ø12.
- Alege ancorarea pentru clasa și starea betonului, adâncimea de fixare, fisurare și solicitările reale. Respectă documentația ancorelor, inclusiv curățarea găurilor și strângerea prescrisă.
- Poziționează lemnul în U și execută prinderea conform schemei. Numărul găurilor disponibile nu este automat numărul de fixări din configurația evaluată.
- Verifică verticalitatea, reazemul, strângerea și protecția suprafețelor. Stâlpul și restul structurii au nevoie de verificarea stabilității și a contravântuirii prevăzute în proiect.
ETA 20/1044, pagina 93, indică pentru PMFU160 șurub M10×180, clasa 5.8, cu șaibă M10, câte un element în configurația evaluată. Schema de la pagina 89 arată poziția prinderii. Această configurație nu se transferă automat la altă secțiune de lemn și nu stabilește singură ancorarea în beton.
Catalogul Domax 2026, pagina 174, menționează pentru familia PMFU șuruburi pentru lemn CTO Ø10 și PWD Ø10, iar pentru beton ancore PBK M10/M12 și șuruburi PBW Ø10,5. Sunt familii de fixări de analizat după propriile documente. Șuruburile pentru conectori sau dulgherie nu devin echivalente cu fixarea din ETA doar fiindcă încap în găuri. Instrucțiunile generale pentru conectori nu justifică folosirea universală a cuielor la acest suport.
Performanță, protecție și documente
Declarația de performanță proprie PMFU160, emisă în 2024, trimite la ETA 20/1044 din 2023. Documentele separă comportarea lemnului de cea a oțelului și direcțiile solicitărilor. Valorile caracteristice pentru lemn nu se adună cu valorile de calcul pentru oțel și nu reprezintă o sarcină universală a stâlpului. Proiectul verifică îmbinarea, ancorele și construcția împreună.
Varianta este zincată argintiu. Nu este prezentată drept inox sau galvanizare la cald. Protecția trebuie aleasă pentru mediul lucrării, umiditate și contactul cu alte materiale. Evită deteriorarea acoperirii și stagnarea apei, iar zonele afectate la montaj se tratează printr-o metodă compatibilă cu protecția existentă. Verifică periodic piesa, fixările și lemnul.
În Documente produs sunt păstrate desenul propriu, DoP proprie în română, documentul PPWR despre ambalaje și instrucțiunile generale; ETA completă permite consultarea geometriei și a montajului evaluat. PPWR nu este declarația de performanță a suportului. Citește întregul document aplicabil, nu numai o valoare izolată.
Întrebări frecvente
Ce conține produsul comandat?
Produsul individual reprezintă un suport PMFU160. Pentru mai multe puncte de sprijin, stabilește necesarul de piese după proiect și cantitatea din comandă.
Este potrivit pentru orice stâlp de 160 mm?
Verifică secțiunea reală și deschiderea cotată de 162 mm, împreună cu schema de prindere. Lemnul cu abateri de formă sau dimensiune poate cere altă soluție; denumirea nominală nu garantează singură potrivirea.
Se poate regla înălțimea?
Desenul arată un ansamblu sudat cu înălțime totală de 163 mm. Tubul de legătură nu este un mecanism de reglaj; nu modifica sudurile sau forma piesei pentru a obține altă înălțime.
Toate componentele au grosimea de 4 mm?
Nu. Partea U are 4 mm, talpa are 3 mm, iar tubul are peretele de 2 mm. Fiecare cotă se citește pe componenta indicată în desen.
Trebuie umplute toate găurile cu șuruburi?
Schema și proiectul stabilesc fixările. Desenul oferă poziții disponibile, iar ETA descrie o configurație precisă. Nu transforma simplul număr al găurilor într-o prescripție universală de montaj.
Pot înlocui fixarea M10 cu un șurub de dulgherie?
O înlocuire necesită documentația fixării și verificarea îmbinării. Recomandările de familie din catalog nu dovedesc păstrarea performanțelor ETA pentru orice șurub cu diametru apropiat.
Ce greutate poate susține?
Nu există aici o greutate admisă universală. Folosește DoP proprie PMFU160 și ETA pentru direcția solicitării, lemn, configurație și condițiile proiectului; verifică separat ancorele și betonul.
Cum întrețin suportul zincat?
Inspectează periodic acoperirea, prinderile și zona de contact cu lemnul. Curăță depunerile care rețin umezeala, urmărește deteriorările și protejează suprafețele afectate printr-o soluție compatibilă.
Compară și completează necesarul
Vezi suporții de stâlp tip U, familia de suporți pentru stâlpi din lemn și fixările pentru conectori și dulgherie. Documentația de familie este disponibilă și pe pagina oficială Domax PMFU.
