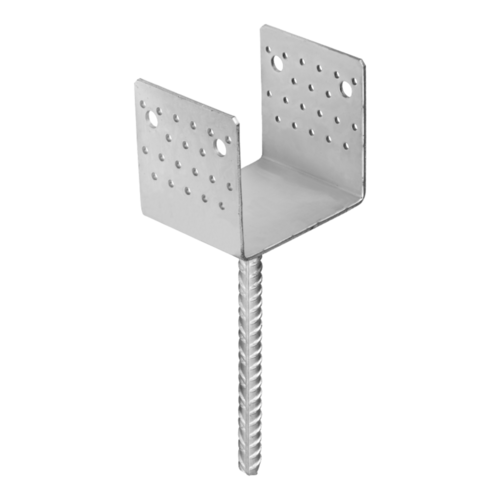

Suport Stâlp Lemn 140×140 mm Tip U Sarcină Grea cu Tijă PSS140
Domax PSS 140 este un suport tip U pentru legarea unui stâlp din lemn de o fundație din beton. Partea superioară se fixează pe lemn, iar tija din oțel se înglobează în beton. Este o piesă de montaj pentru o configurație verificată a structurii, nu un suport cu reglaj pe înălțime după întărirea betonului.
Alegerea dimensiunii și utilizarea
Modelul PSS 140 are deschiderea efectivă între aripi de 141 mm și lățimea B de 120 mm. Verifică secțiunea reală a lemnului, accesul pentru fixări și poziția stâlpului înainte de montaj. Numărul nominal 140 din denumire nu trebuie confundat cu toate cotele piesei și nu justifică forțarea unui lemn nepotrivit între aripi.
Suportul poate fi integrat în structuri din lemn cu fundație din beton, dacă proiectul verifică solicitările, fixările și stabilitatea. Distanțarea lemnului de suprafață ajută la realizarea unui detaliu de montaj aerisit, dar nu înlocuiește drenajul și protecția lemnului. Nu deduce sarcina admisibilă a construcției din expresia comercială „sarcină grea”.
Date tehnice ale modelului exact
| Caracteristică | Valoare documentată |
|---|---|
| Deschidere efectivă W | 141 mm |
| Înălțimea piesei U / lățimea B | 125 mm / 120 mm |
| Grosimea tablei piesei U | 4 mm |
| Element de înglobat | Tijă nervurată Ø18 mm, lungime 250 mm |
| Cotă totală | 375 mm în figura ETA; cota H125 a piesei U este separată de tija de 250 mm |
| Perforații în piesa U, total pe ambele aripi | 40 × Ø6 mm și 4 × Ø14 mm |
| Material | Oțel S235 la piesa U; tija din oțel pentru armături, conform documentației modelului |
| Protecție | Zincat; desenul familiei indică Fe/Zn12, iar catalogul descrie zincare la cald. Procedeul nu este uniform între surse |
| Masa din desenul propriu | 1,867 kg; valoare documentară, distinctă de eventualele valori comerciale |
Desenul individual al propriului model cotează geometria piesei. Denumirea comercială folosește dimensiunea nominală a stâlpului; aceasta nu înlocuiește deschiderea efectivă dintre aripi.
Desenul propriu și catalogul indică găurile mari Ø14 mm pentru acest model, în timp ce tabelul geometric din ETA le grupează sub coloana Ø11. Pentru geometria piesei actuale este urmat desenul exact; diferența documentară nu justifică alegerea sau echivalarea unei fixări doar după diametrul găurii.
Montaj și poziționare în beton
- Verifică lemnul și fundația în proiect. Pregătește poziția suportului, alinierea stâlpului și distanța față de suprafața betonului înainte de turnare.
- Înglobează tija în beton în poziția prescrisă. Schema relevantă indică maximum 50 mm de element liber deasupra betonului. Aceasta este o condiție a montajului documentat, nu o cursă de reglare sau o promisiune de capacitate la orice adâncime de înglobare.
- Menține poziția și verticalitatea până la întărirea betonului conform proiectului și condițiilor de execuție. Nu încărca un suport într-o fundație care nu a atins condițiile necesare.
- Așază lemnul în piesa U și realizează prinderea în pozițiile schemei de fixare. Respectă distanțele față de capătul și marginile lemnului, diametrele de găurire și instrucțiunile elementelor de fixare.
- Verifică fixările și stabilizarea întregii structuri înainte de utilizare. Inspectează periodic îmbinarea și stratul protector; tratează deteriorările conform instrucțiunilor producătorului.
Fixări pentru configurația evaluată
ETA 20/1044, pagina 90, precizează pentru PSS 140 2 șuruburi M10×160, clasa 5.8, cu șaibe M10 per îmbinare. Pozițiile de montaj sunt arătate în figura 77, pagina 84. Numărul perforațiilor mici disponibile nu reprezintă automat numărul de șuruburi necesare în configurația evaluată.
Catalogul Domax menționează și cuie inelate ANCHOR Ø4, șuruburi ANW Torx20, șuruburi pentru conectori sau dulgherie din familiile CTO Ø10 și PWD Ø10. Aceste familii se documentează pentru aplicația concretă; nu sunt înlocuitori automat echivalenți ai șuruburilor traversante din ETA. O fixare nu primește aceeași performanță doar pentru că încape într-o gaură.
Declarația de performanță proprie, ETA și fișa fixării se citesc împreună cu sensul încărcării și condițiile îmbinării. Nu sunt prezentate aici capacități universale pentru orice lemn, beton sau construcție. Manualul general și documentele de ambalaje se păstrează separat de desen și DoP; documentul PPWR nu este o declarație de performanță a suportului.
Întrebări frecvente
1. Ce deschidere are PSS 140?
141 mm între aripi. Verifică dimensiunea reală a lemnului, nu numai numărul nominal din denumire.
2. Care este înălțimea piesei U?
125 mm, cu lățimea B de 120 mm. Această cotă nu este înălțimea totală a ansamblului.
3. Ce se înglobează în beton?
Tijă nervurată Ø18 mm, lungime 250 mm. Nu se confundă cu varianta tubulară R500.
4. Câte perforații are piesa U?
40 găuri Ø6 mm și 4 găuri Ø14 mm, în total pe ambele aripi. Alegerea fixărilor urmează schema îmbinării.
5. Ce șuruburi traversante indică ETA?
2 șuruburi M10×160, clasa 5.8, cu șaibe M10 per îmbinare, în pozițiile figurii de montaj a modelului exact.
6. Se poate regla înălțimea după turnare?
Nu este prezentat un mecanism de reglaj. Limita de 50 mm de element liber este o condiție a schemei documentate, nu o cursă de reglare.
7. Pot înlocui fixările cu orice șurub de dulgherie?
Nu automat. Verifică documentele șurubului și configurația îmbinării; potrivirea în perforație nu dovedește echivalența sau capacitatea.
8. Unde găsesc documentele?
În Documente produs: documentele originale ale variantei și ETA integrală relevantă. Citește desenul sau figura exactă împreună cu DoP și instrucțiunile, fără a transfera date de la o variantă vecină.
