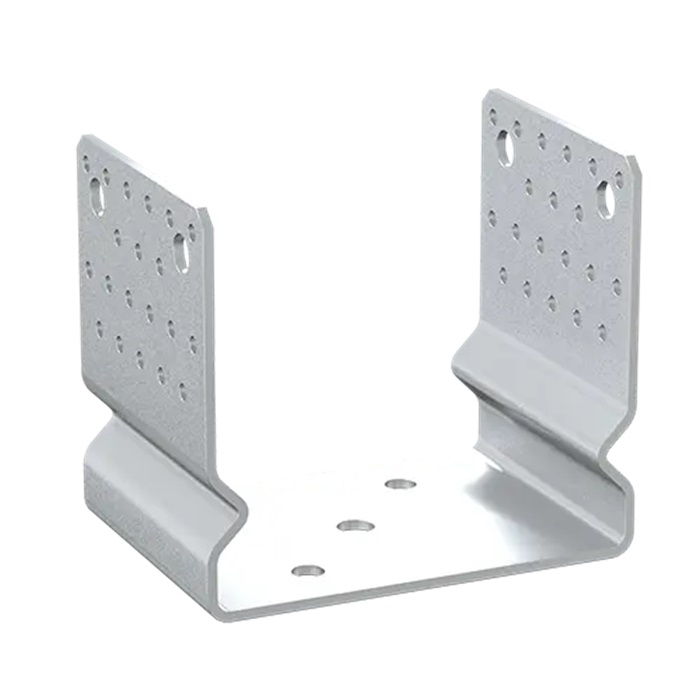

PSSOZ160: suport cu șa profilată și perforații multiple pentru stâlpi de lemn
PSSOZ160 fixează un stâlp de lemn nominal 160 mm pe un suport din beton, prin talpa metalică. Deschiderea interioară de 161 mm permite verificarea potrivirii cu secțiunea reală a lemnului. Îndoiturile profilului formează o șa de sprijin, astfel încât capătul stâlpului să nu stea direct pe beton. Alegerea suportului, a fixărilor și a protecției lemnului se face pentru condițiile concrete ale lucrării.
Unde este util și cum îl alegi
Poate fi folosit la stâlpi pentru pergole, foișoare, garduri sau alte ansambluri din lemn, când proiectul prevede un suport cu talpă și această geometrie. Verifică secțiunea finită a stâlpului, spațiul disponibil pentru ancore, distanțele la marginea betonului și accesul pentru montaj. Nu alege capacitatea unei îmbinări doar după grosimea tablei sau după dimensiunea stâlpului.
Geometrie și material — cote pentru o singură piesă
| Caracteristică | Valoare |
|---|---|
| Deschiderea interioară U | 161 mm, pentru dimensiunea nominală 160 mm |
| Grosimea tablei | 4 mm |
| Înălțime totală / porțiunea dreaptă a aripii | 150 mm / 110 mm; sunt cote diferite |
| Adâncimea piesei | 120 mm |
| Găuri laterale, total pe ambele aripi | 40 găuri Ø6 mm și 4 găuri Ø14 mm (câte două pe fiecare aripă) |
| Găuri în talpă | 2 găuri Ø12 mm și o gaură centrală Ø14 mm |
| Material și finisaj | Oțel S235, zincare la cald conform EN ISO 1461 |

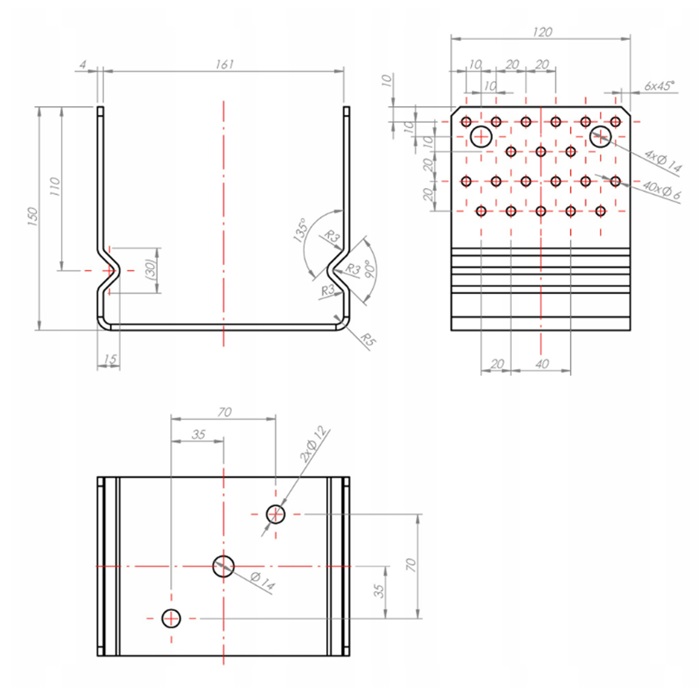

Pozițiile găurilor, razele de îndoire și toleranțele se citesc în desenul tehnic atașat. Cei 150 mm reprezintă înălțimea întregului suport; nu înseamnă că fiecare braț drept are 150 mm. Dimensiunile piesei nu sunt dimensiunile coletului.
Alegerea șuruburilor, cuielor și ancorelor
Catalogul seriei indică pentru lemn cuie inelate ANCHOR Ø4, șuruburi pentru montaj conectori ANW, șuruburi de dulgherie CTO Ø10 și șuruburi cu cap hexagonal PWD Ø10. Aceste opțiuni se aleg după documentația fixării și a îmbinării, folosind găurile, distanțele la margini și lungimea de pătrundere corespunzătoare. Faptul că un șurub încape într-o gaură nu dovedește aceeași capacitate cu altă configurație.
Configurația evaluată din ETA 20/1044, pagina 92, prevede pentru PSSOZ160 două șuruburi traversante M10×180, clasa 5.8, cu șaibe M10. Pozițiile evaluate sunt marcate în figura 86 de la pagina 88. Alte fixări nu primesc automat performanțele declarate pentru această configurație.
Pentru beton, catalogul menționează ancore PBK M10/M12 și șuruburi pentru beton PBW Ø10,5. Se alege numai varianta compatibilă cu gaura folosită, betonul, solicitarea și documentația ancorei. Diametrul găurii din talpă nu este diametrul găurii de foraj. Nu folosi toate dimensiunile de ancoră în orice gaură și nu extinde automat recomandarea la alte suporturi de zidărie.
Pași de montaj

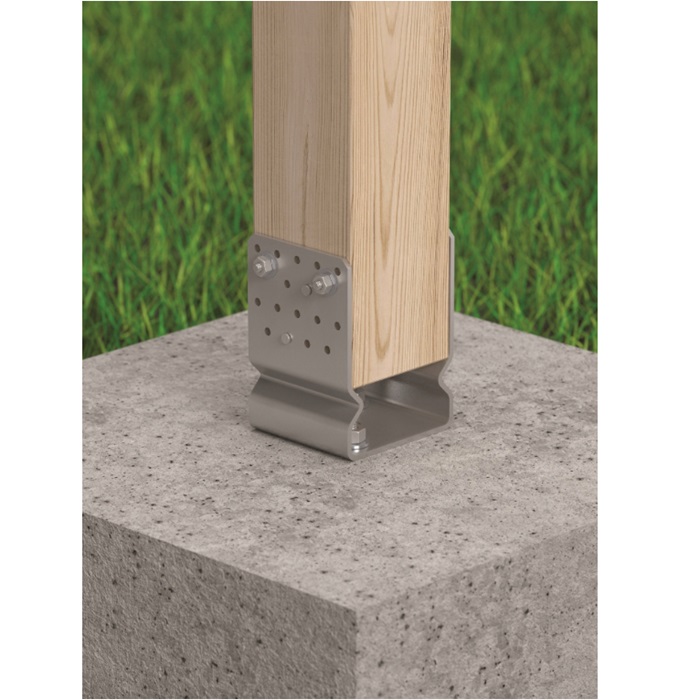

- Verifică modelul, secțiunea reală a lemnului și desenul; trasează axa stâlpului și pozițiile ancorelor.
- Așază talpa pe beton portant, plan și pregătit. Verifică distanțele la muchii, grosimea suportului și condițiile din documentația ancorei.
- Execută forajele, curățarea și ancorarea după instrucțiunile fixării alese; respectă adâncimea, cuplul și eventualul timp de întărire.
- Așază stâlpul pe șaua profilată, aliniază-l și realizează fixarea în lemn în configurația stabilită. Nu deforma aripile pentru a forța o secțiune nepotrivită.
- Verifică îmbinarea și protecția anticorozivă după montaj; asigură evacuarea apei și întreținerea în funcție de expunere.
Comparație și produse de ales împreună
Familia PSSOZ are aripi cu perforații mici multiple. Nu o confunda cu PSOZ: de exemplu, PSOZ90 are deschidere de 91 mm și o altă configurație a găurilor, deci nu este un înlocuitor dimensional direct pentru orice PSSOZ. Compară modelele în categoria suporților cu nervură și în gama completă de suporți pentru stâlpi. Pentru elementele de prindere vezi șuruburile și cuiele pentru montaj conectori, selectate pentru îmbinarea proiectată.
Documentele produsului
În fila „FIȘE PRODUS” sunt disponibile desenul tehnic al modelului, declarația de performanță proprie și evaluarea ETA 20/1044 completă. Pentru geometrie se folosește desenul exact; pentru performanță și configurația evaluată se citesc DoP-ul și ETA. Capacitățile din documente depind de direcția forței și de componentele îmbinării; nu se reduc la o singură sarcină universală.
Întrebări frecvente
De ce un stâlp nominal 160 mm are un suport de 161 mm?
Dimensiunea nominală a lemnului și deschiderea interioară sunt cote diferite. Măsoară secțiunea reală, inclusiv finisajul, și verifică potrivirea fără a forța suportul.
Cele 150 mm sunt înălțimea brațului drept?
Nu. Desenul arată înălțimea totală de 150 mm și porțiunea dreaptă a aripii de 110 mm. Profilul inferior și îndoiturile fac parte din înălțimea totală.
Câte găuri are piesa?
Pe cele două aripi sunt în total 40 găuri Ø6 mm și 4 găuri Ø14 mm (câte două pe fiecare aripă). Talpa are 2 găuri Ø12 mm și o gaură centrală Ø14 mm. Numărul găurilor nu indică singur câte fixări trebuie folosite într-o aplicație.
Pot folosi șuruburi pentru conectori sau șuruburi de dulgherie?
Da, în condițiile documentate pentru fixarea aleasă și pentru îmbinare. Catalogul prezintă aceste familii de fixări; performanțele configurației cu șuruburi traversante nu se transferă automat unei alte soluții.
Este potrivit pentru montaj în exterior?
Modelul documentat este zincat la cald. Expunerea, contactul cu lemnul tratat, stagnarea apei și întreținerea trebuie verificate pentru lucrare; finisajul nu justifică o durată de viață universală sau folosirea în orice mediu agresiv.
Primesc și ancorele sau șuruburile?
Nu considera elementele de fixare incluse doar fiindcă apar în ilustrația de montaj. Verifică oferta aleasă și comandă separat componentele necesare dacă nu sunt precizate ca incluse.
Cum stabilesc sarcina admisă?
Se verifică îmbinarea completă: suport, lemn, beton, fixări, direcția și combinația solicitărilor. Citește documentele atașate și proiectul; valorile caracteristice pentru lemn și valorile de calcul pentru oțel nu sunt același lucru.
