Suport Stalp Lemn 60mm Tip U cu Baza Mascata PSOL60 Vopsit Antracit
PSOL60 este un suport metalic în formă de U pentru legarea unui stâlp din lemn de o bază din beton. Talpa se află între cele două laturi ale piesei, astfel încât zona de ancorare este în interiorul suportului. Alegerea modelului ține de secțiunea reală a lemnului, geometria îmbinării și solicitările structurii complete.
Produsul de bază reprezintă o singură piesă. Șurubul pentru lemn, șaiba și ancorele pentru beton se aleg separat; nu sunt prezentate ca incluse. Ambalajul oficial de patru piese nu schimbă unitatea de vânzare a acestui produs.
Alegerea dimensiunii și a aplicației

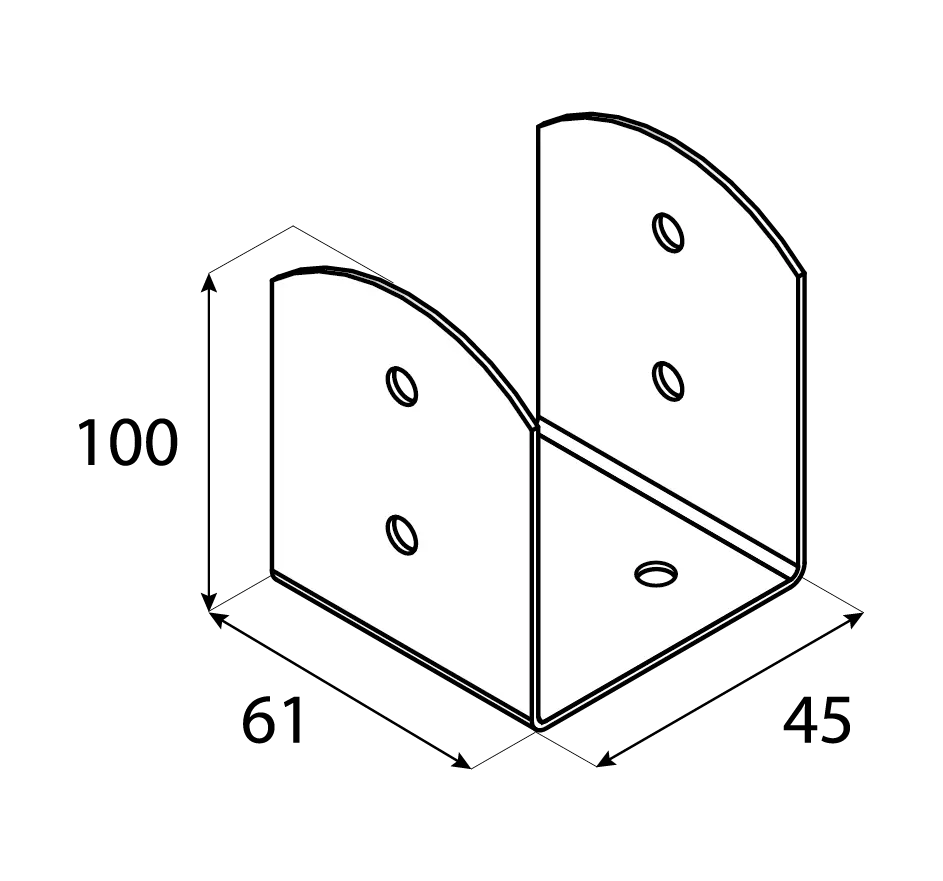

PSOL60 este modelul nominal pentru un detaliu cu lemn de aproximativ 60 mm. Deschiderea interioară W este însă de 61 mm, iar lățimea laterală B este de 45 mm. Verificați lemnul măsurat, poziția găurilor și spațiul de montaj înainte de alegerea fixărilor. Diferența dintre nominal și cota efectivă nu este un reglaj al suportului.
Suportul poate face parte din detalii de bază pentru garduri, pergole, foișoare sau alte construcții din lemn, când proiectul permite această configurație. Utilizarea într-o structură portantă se stabilește pe baza documentelor modelului și a calculului îmbinării; piesa singură nu garantează stabilitatea stâlpului.
Date tehnice documentate
Varianta antracit are finisaj prin vopsire cu pulbere. Catalogul 2026 descrie protecția DUPLEX peste DX51D și Z275; nota Z275 MAC din desen documentează baza geometrică și nu elimină stratul suplimentar confirmat separat. Culoarea nu este folosită ca dovadă de durabilitate universală.
| Model | PSOL60, nominal 60 |
|---|---|
| Material | Oțel DX51D |
| Protecție și finisaj documentate | DUPLEX: DX51D + Z275 + vopsire cu pulbere antracit; desenul geometric precizează Z275 MAC |
| Deschidere interioară W | 61 mm |
| Lățime laterală B | 45 mm |
| Grosime tablă | 2 mm |
| Înălțime totală în desenul exact | 102,5 mm, distinctă de cota comercială 100 mm |
| Găuri laterale | 4 × Ø11 mm în total, câte două pe fiecare latură |
| Găuri în talpă | 2 × Ø12 mm |
| Unitate de vânzare | 1 piesă; ambalaj oficial de 4 piese |
Desenul individual PSOL60, revizia C din 07.12.2020, cotează înălțimea totală la 102,5 mm. Tabelul comercial și catalogul folosesc 100 mm, iar tabelul 19 din ETA indică H100,5 mm. Aceste cote sunt prezentate distinct, cu citirea poziției și reviziei fiecărui document. Desenul exact guvernează geometria descrisă; diferența dintre surse nu este declarată reconciliată.
Desenul tradus deja asociat reproduce aceeași geometrie și revizie. Revizia B menționează eliminarea inserției PSOL, iar revizia C schimbă găurile din talpă de la Ø11 la Ø12 mm. Denumirea „bază mascată” nu este folosită ca promisiune a unui capac separat sau a unei piese suplimentare livrate.
Catalogul 2026 indică 225 g pentru PSOL60, în timp ce desenul individual indică 0,17 kg. Neconcordanța de masă rămâne semnalată. Nu este dedusă din aceasta o altă variantă și nu este modificată greutatea logistică a produsului.
Fixări și pregătirea montajului
Catalogul menționează șuruburi pentru lemn Ø10 și fixări M10 pentru beton. Pentru configurația evaluată a PSOL60, figura 69 și tabelul de fixări din ETA 20/1044 completă indică șurub M10 × 80, clasa 5.8, împreună cu șaibă M10, un element pe îmbinare în schema respectivă. Această informație nu este o listă completă a ancorelor pentru talpă și nu face orice șurub Ø10 echivalent cu fixarea evaluată.
Șuruburile de dulgherie sau pentru conectori se aleg după documentația lor, geometria îmbinării, clasa lemnului și lungimea necesară. Faptul că un șurub încape într-o gaură nu îi dovedește capacitatea sau compatibilitatea cu o schemă de calcul. Ancorarea în beton se proiectează separat, în funcție de suport, distanțele la margini, adâncime și solicitări.
- Verificați modelul, secțiunea și starea lemnului, suportul din beton și documentele fixărilor alese.
- Poziționați piesa conform detaliului de proiect și controlați alinierea, verticalitatea și accesul la strângere.
- Marcați ancorarea prin găurile existente. Pregătiți betonul și găurile potrivit instrucțiunilor ancorelor, fără a modifica suportul prin presupunere.
- Montați fixările și șaibele prevăzute de configurația verificată, respectând distanțele și condițiile de instalare din documente.
- Controlați îmbinarea după montaj și periodic în utilizare. Protejați stratul de zinc de deteriorare și remediați degradările conform instrucțiunilor aplicabile.
Documentele produsului și limitele lor
În fila „Documente produs” sunt păstrate desenul tradus, instrucțiunile generale și ETA 20/1044 completă. Declarația de performanță proprie PSOL60 se citește împreună cu evaluarea și schema de montaj. Evaluarea are 94 de pagini și include PSOL; un nume de fișier care menționează altă familie nu înseamnă că documentul exclude acest model.
Instrucțiunile generale acoperă mai multe tipuri de conectori. Mențiunile generale despre cuie pentru conectori nu înlocuiesc șurubul și șaiba din schema PSOL60. Performanțele declarate depind de condițiile și configurația documentelor, fără o capacitate universală atribuită produsului.
Întrebări frecvente
De ce modelul este PSOL60, iar deschiderea este 61 mm?
60 este dimensiunea nominală a modelului, iar 61 mm este deschiderea W cotată în desen. Comparați această cotă cu secțiunea reală a lemnului și cu detaliul de montaj.
Înălțimea este 100, 100,5 sau 102,5 mm?
Comercialul folosește 100 mm, tabelul ETA indică H100,5 mm, iar desenul individual revizia C cotează totalul la 102,5 mm. Sursele și pozițiile cotelor se citesc distinct, fără a transforma diferența în reglaj.
Este inclus un capac de mascare separat?
Nu este prezentată o piesă separată ca inclusă. Talpa se află în interiorul suportului tip U; revizia B a desenului menționează eliminarea inserției PSOL.
Câte piese primesc pentru o unitate comandată?
Acest produs de bază se vinde la o piesă. Ambalajul furnizorului de patru piese nu îl transformă într-un set și nu include automat fixările.
Este același finisaj ca zincarea galvanică sau la cald?
Desenul precizează DX51D și Z275 MAC, iar catalogul documentează separat stratul suplimentar de pulbere antracit, în sistem DUPLEX. Nu este presupusă echivalența cu alte procese de zincare sau cu o piesă fără pulbere.
Pot folosi orice șurub de dulgherie Ø10?
Nu doar pe baza diametrului. Configurația evaluată indică M10 × 80-5.8 și șaibă M10. O alternativă cere verificarea documentației fixării și a îmbinării.
Suportul asigură singur stabilitatea stâlpului?
Stabilitatea rezultă din structura completă, lemn, beton, fixări și solicitări. Nu este presupusă o încastrare rigidă sau o capacitate garantată doar din forma piesei.
Ce document citesc pentru performanțe?
DoP-ul propriu PSOL60, ETA 20/1044 completă și desenul exact. Catalogul și instrucțiunile generale completează informația, fără a înlocui evaluarea configurației.
