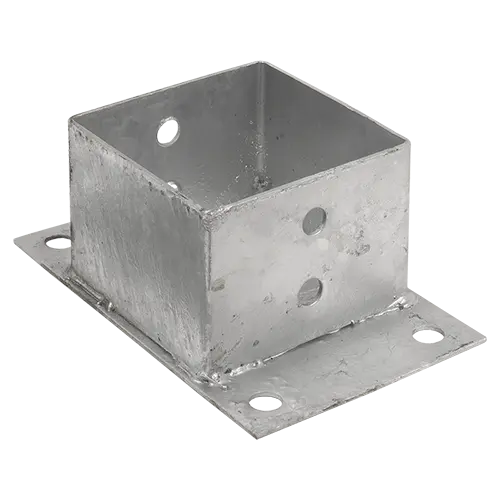

PSPN90: bază joasă pentru stâlp de lemn, cu fixare pe beton
PSPN90 este un suport pătrat cu placă de ancorare, pentru montarea unui stâlp nominal de 90 × 90 mm pe beton. Corpul jos, de 70 mm, oferă o prindere compactă și distanțează capătul lemnului de suprafața de montaj. Piesa este din oțel S235, zincat la cald.
Varianta comercială este întâlnită cu dimensiunea de 91 mm. Desenul exact cotează exteriorul corpului la 92 mm, cu toleranța indicată în plan; această cotă nu este identică cu deschiderea utilă pentru lemn. Măsoară secțiunea reală a stâlpului și verifică desenul înainte de alegere. Titlul nominal nu descrie toate cotele metalului.
Unde se folosește și ce verifici înainte de comandă
Familia PSPN este destinată îmbinărilor lemn–beton, inclusiv amenajărilor exterioare precum garduri, pergole, foișoare sau terase, atunci când soluția constructivă permite acest tip de prindere. Baza joasă este utilă când nu dorești un corp metalic înalt în jurul stâlpului.
Verifică dimensiunea lemnului, spațiul disponibil pentru placa de bază, betonul portant, distanțele față de margini și fixările. Suportul nu înlocuiește calculul îmbinării sau contravântuirile. Nu deduce o sarcină admisă din grosime ori din numărul găurilor.
Cote și perforații ale modelului
| Model / secțiune nominală a stâlpului | PSPN90 / 90 × 90 mm |
|---|---|
| Înălțimea corpului / înălțimea totală | 70 mm / 72 mm, inclusiv placa de bază de 2 mm |
| Cota exterioară a corpului în plan | 92 × 92 mm; toleranță +1/−0,5 mm indicată în desen |
| Placă de bază | 105 × 170 mm |
| Grosimea pereților și a bazei | 2 mm |
| Găuri laterale pentru prinderea lemnului | 4 găuri Ø11 mm, câte două pe două fețe opuse |
| Găuri în placa de bază | 5 găuri Ø12 mm: patru exterioare corpului și una centrală, sub stâlp |
| Interaxe ale celor patru găuri exterioare din bază | 75 × 140 mm |
| Poziția găurilor laterale | 30 mm între axe pe verticală; axa de sus la 20 mm de marginea superioară |
| Material / finisaj | Oțel S235 / zincat la cald, conform notei tehnice PN-EN ISO 1461 din desen |
Poziția și accesibilitatea găurilor se urmăresc în desenul din fila Documente produs. Orificiul central este acoperit după introducerea stâlpului; planifică ordinea montajului. Cinci perforații nu înseamnă automat cinci ancore obligatorii.
Alegerea șuruburilor și ancorelor
Prinderea lemnului se alege după găurile laterale Ø11 mm și documentația fixării. Pot fi luate în considerare șuruburi pentru lemn, șuruburi de dulgherie sau pentru montajul conectorilor numai când documentația lor permite această îmbinare și geometria capului oferă reazem corect. Nu presupune că orice șurub care încape are aceeași rezistență.
Pentru placa de bază, alege ancore mecanice sau chimice potrivite betonului și solicitărilor, respectând adâncimea, curățarea găurii și distanțele impuse de producătorul ancorei. Diametrul Ø12 mm al perforației metalice nu reprezintă o recomandare universală de ancoră M12. Nu improviza găuri suplimentare sau lărgiri ale piesei.
Pași de montaj
- Măsoară lemnul și compară piesa cu desenul. Stabilește schema fixărilor și verifică fundația portantă; o șapă de finisaj nu este automat adecvată ancorării.
- Poziționează placa pe o suprafață curată și plană. Marchează găurile utilizate și verifică distanțele față de margini.
- Execută și curăță găurile în beton după instrucțiunile ancorelor. Montează baza fără să deformezi tabla sau să deteriorezi stratul de zinc.
- Introdu stâlpul, păstrând distanțarea față de substrat prevăzută de soluția constructivă. Verifică verticalitatea și pregăurește lemnul dacă fixarea aleasă o cere.
- Montează prinderile în lemn și finalizează strângerea conform documentației lor. Verifică ansamblul înainte de solicitare.
Folosește mănuși și ochelari la montaj. Verifică periodic conexiunea, stratul protector, eventualele fisuri sau jocuri. Evită acumularea apei și substanțele agresive; zincarea la cald nu înlocuiește un detaliu constructiv potrivit mediului.
Întrebări frecvente
PSPN90 este pentru stâlp de 90 mm sau pentru cota de 92 mm?
Modelul este ales după secțiunea nominală de 90 × 90 mm. Cota de 92 mm din desen reprezintă exteriorul corpului, nu o promisiune de deschidere interioară. Măsoară lemnul și verifică toate cotele și toleranțele relevante.
Înălțimea este de 70 mm sau 72 mm?
Corpul are 70 mm. Placa de bază are 2 mm, astfel că înălțimea totală a piesei este 72 mm. Nu confunda aceste cote cu lățimea corpului.
Are tijă pentru înglobare în beton?
Nu. Este o bază cu placă de ancorare, pentru fixare pe beton existent. Dacă lucrarea cere tijă înglobată, alege o familie proiectată pentru acel mod de montaj.
Se pot folosi șuruburi de dulgherie?
Da, dacă documentația șurubului și a îmbinării permite montajul prin această piesă. Verifică diametrul, capul, lungimea de pătrundere și distanțele în lemn. Potrivirea în perforație nu dovedește o capacitate portantă.
Trebuie ocupate toate cele cinci găuri ale bazei?
Numărul de găuri disponibile nu stabilește singur configurația de ancorare. Schema se alege pentru beton, ancore și solicitări, cu atenție la gaura centrală și ordinea montajului.
Poate fi folosit la exterior?
Instrucțiunea oficială PSPN prevede utilizarea la exterior și finisajul zincat la cald. Detaliul trebuie să evite reținerea apei, iar fixările și întreținerea se aleg pentru mediul real.
Unde sunt desenul și DoP-ul?
În Documente produs sunt atașate desenul exact și instrucțiunea oficială PSPN. În tabelul oficial consultat, producătorul nu identifică DoP sau ETA pentru această familie; instrucțiunea de utilizare nu este declarație de performanță. Nu este indicată aici o capacitate structurală declarată.
