Suport Stalp Lemn Baza Minimalista PSC60

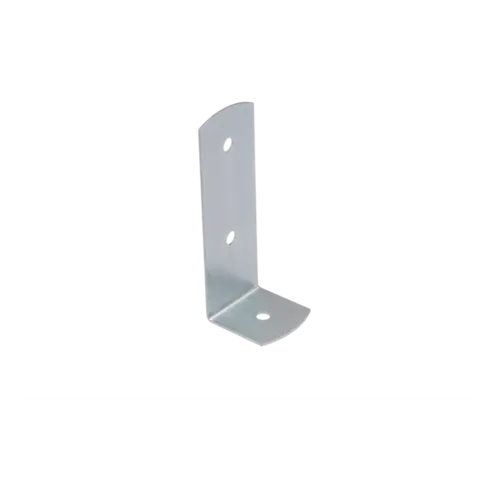

PSC60 este un suport lateral din oțel zincat pentru legătura dintre un stâlp din lemn și beton. Piesa are un braț vertical îngust, cu partea superioară rotunjită, și o talpă pentru ancorare. Forma lasă o suprafață mare a lemnului vizibilă și poate fi utilă la garduri, amenajări de curte și structuri ușoare în care proiectul cere o prindere laterală discretă.
Producătorul prezintă folosirea a două suporturi PSC pe fețe opuse ale stâlpului. Poziționarea lor permite adaptarea la secțiunea aleasă în proiect; numele PSC60 descrie lățimea piesei metalice, nu o cavitate închisă de 60 mm. Numărul de piese din montaj trebuie separat de cantitatea comandată. Această pagină nu transformă produsul individual într-un set și nu presupune că șuruburile sau ancorele sunt incluse.
Date tehnice documentate
| Caracteristică | PSC60 |
|---|---|
| Lățimea piesei | 60 mm |
| Înălțime nominală comercială / tabel ETA | 170 mm |
| Grosimea tablei | 2 mm |
| Găuri în brațul vertical | 2 × Ø11 mm |
| Găuri în talpă, pe piesă | 1 × Ø12 mm |
| Utilizare | Legătură laterală lemn–beton, cu talpa ancorată la suprafață |
| Material / finisaj comun confirmat | Oțel zincat; specificația completă a protecției se verifică în documentele aplicabile |
| Documente de evaluare | DoP proprie PSC60 și ETA 20/1044 completă |
Rândul PSC60 din tabelul 18 al ETA 20/1044, pagina 30, indică W60 × H170 × B60 mm și tablă de 2 mm. Catalogul actual indică talpa b62 mm; acestea sunt cote din documente diferite, nu un reglaj al piesei. Pentru PSC60 nu este disponibil un desen individual identificat corect la linkul oficial consultat: PDF-ul respectiv reprezintă PSC75. Geometria PSC60 prezentată aici se bazează pe propriul rând din ETA, fără preluarea desenului vecin.
Cum alegi suportul
Verifică lățimea feței de lemn, spațiul pentru talpă, accesul la strângere și poziția găurilor înainte de comandă. Modelul PSC60 nu este echivalent automat cu celelalte dimensiuni PSC: grosimea, numărul găurilor din talpă și configurația evaluată pot fi diferite. Două piese montate opus nu asigură prin simpla lor prezență stabilitatea întregii construcții la vânt sau răsturnare.
Alege împreună suportul, elementele de fixare, secțiunea lemnului și ancorarea în beton. Clasa și umiditatea lemnului, distanțele față de capete și margini, precum și starea betonului influențează comportarea îmbinării. Pentru un stâlp solicitat structural, proiectul stabilește configurația și verificările necesare.
Montaj și fixări
- Verifică piesa, documentele modelului exact și suportul din beton. Talpa se ancorează la suprafață; această formă nu este prezentată ca tijă de înglobat în beton.
- Poziționează suporturile pe fețele prevăzute în proiect, verifică verticalitatea stâlpului și marchează găurile. Respectă schema de montaj și distanțele din documentația fixărilor.
- Alege ancorele în funcție de beton, solicitări, adâncime și distanțe la margine. Diametrul Ø12 al găurii nu dovedește că orice ancoră M12 este admisă.
- Realizează prinderea în lemn conform configurației alese, fără a lărgi găurile și fără a considera orice șurub care încape drept înlocuitor al fixării evaluate.
- Strânge controlat, verifică alinierea și protejează zonele de acoperire deteriorate în timpul lucrării. Inspectează periodic îmbinarea și starea lemnului.
În anexa de fixări a ETA 20/1044, pagina 91, rândul PSC60 precizează șurub M10×80, clasa 5.8, cu șaibă M10, în configurația evaluată. Acest reper nu este o recomandare universală pentru orice grosime de stâlp și nu validează automat înlocuirea cu un șurub de dulgherie.
Catalogul Domax 2026, pagina 182, indică pentru familia PSC șuruburi pentru lemn CTO Ø10 și PWD Ø10, iar pentru beton ancore PBK M10/M12 și șuruburi PBW Ø10,5. Sunt familii de fixări de analizat în proiect, nu componente presupuse incluse și nici echivalențe cu fixarea din ETA. Șuruburile dedicate conectorilor sau dulgheriei se aleg după propria documentație și configurația îmbinării, nu doar după diametrul găurii.
Protecție și întreținere
Piesa este zincată. Catalogul actual descrie familia prin DX51D + Z275, iar ETA și unele desene individuale folosesc alte specificații pentru oțel și acoperire. Nu se deduce din această diferență o protecție identică pentru orice mediu. Verifică documentele modelului și condițiile proiectului înainte de utilizare în umezeală persistentă, atmosferă agresivă sau expunere neprotejată.
Păstrează drenajul și accesul pentru inspecție. Curăță depunerile, verifică strângerea și tratează deteriorările protecției potrivit instrucțiunilor producătorului. Instrucțiunile generale nu înlocuiesc desenul, DoP proprie și condițiile specifice ale ETA.
Întrebări frecvente
Ce înseamnă PSC60?
Este modelul cu piesă metalică lată de 60 mm. Nu desemnează o bază închisă în care poate intra exclusiv un stâlp de această dimensiune.
Se montează o piesă sau două?
Producătorul ilustrează montajul cu două suporturi pe fețe opuse. Verifică separat cantitatea comercială și numărul de piese necesare proiectului.
Care sunt găurile modelului?
Fiecare PSC60 are două găuri Ø11 mm în brațul vertical și 1 gaură Ø12 mm în talpă. Nu transfera numărul de găuri de la o altă mărime PSC.
Se înglobează piesa în beton?
Talpa este prevăzută pentru ancorare la suprafața betonului. Nu este o bază cu tijă înglobată și nu se tratează ca atare.
Pot folosi orice șurub M10?
Nu. ETA indică M10×80 clasa 5.8 cu șaibă M10 pentru configurația evaluată; alte fixări cer verificarea propriilor condiții de utilizare.
Pot calcula sarcina numai din grosimea tablei?
Nu. Performanțele din DoP proprie și ETA depind de schemă, lemn și fixări. Valorile nu reprezintă o sarcină admisă universală a unui stâlp și nu se înmulțesc automat cu numărul de suporturi.
Este inclusă fixarea în beton?
Nu presupune acest lucru din desenul de montaj. Verifică separat conținutul comercial și alege ancorele pentru betonul și solicitările proiectului.
Unde verific dimensiunile înainte de montaj?
Consultă documentele modelului exact din fila Documente produs. Pentru PSC60 se utilizează propriul rând din ETA completă; un PDF care reprezintă PSC75 nu dovedește geometria PSC60.
