Suport Stalp Reglabil PSRU 60-200

Categorie produs: Suporti Stalpi Reglabili

Prețul inițial a fost: 37,00 lei.Prețul curent este: 31,00 lei. (TVA inclus)25,62 lei (fără TVA)

-16%

24 bucăți în stoc

Adaugă în coș
Suport Stalp Reglabil PSRU 60-200
Suport Stalp Reglabil PSRU 60-200
37,00 lei Prețul inițial a fost: 37,00 lei.31,00 leiPrețul curent este: 31,00 lei. (TVA inclus)25,62 lei (fără TVA)

✨ Aduni și puncte bonus pentru următoarea comandă
Livrare rapida:24-48 ore lucratoare
Stoc:Disponibil imediat
Retur în 30 de zile: condiții
Factură fiscală pentru orice comandă
Documente tehnice: Vezi documentele
Importator direct, fără intermediari — pentru prețuri mici.Produse verificate, de calitate.Garanție conform condițiilor aplicabile produsului.Fidelitatea se răsplătește: puncte bonus în cont și reduceri pe nivel de client. Vezi avantajele
Ai nevoie de ajutor?

WhatsApp: 0774 926 897 sau Telefonic la: 0774 926 759 / 0775 277 135

Telefon: 08:00–21:00 · Mesaje WhatsApp: nonstop.

Cum comanzi peste stocul fizic? Dacă produsul are un lot viitor disponibil, poți adăuga direct în coș o cantitate mai mare decât stocul fizic, în limita totalului disponibil afișat. Data estimată a lotului este indicată în informațiile de stoc.

Pentru o cantitate mai mare decât stocul și loturile disponibile, folosește Cerere precomandă. Livrare estimată în 5–10 zile lucrătoare după aprobarea cererii, în funcție de disponibilitatea furnizorului. Verificăm disponibilitatea înainte de confirmare.

Cum comanzi peste stocul fizic? Dacă produsul are un lot viitor disponibil, poți adăuga direct în coș o cantitate mai mare decât stocul fizic, în limita totalului disponibil afișat. Data estimată a lotului este indicată în informațiile de stoc.

Pentru o cantitate mai mare decât stocul și loturile disponibile, folosește Cerere precomandă. Livrare estimată în 5–10 zile lucrătoare după aprobarea cererii, în funcție de disponibilitatea furnizorului. Verificăm disponibilitatea înainte de confirmare.

Vrei mai multe produse față de stocul curent?
ȘURUBĂRIE ofera preturi excelente si produse de calitate!
Vezi toate categoriile produselor

PSRU 60–200 este un suport pentru stâlpi de lemn cu deschidere reglabilă prin repoziționarea aripilor, tablă de 4 mm și tijă nervurată Ø18 × 200 mm pentru înglobare în beton. Cupă de 135 mm în desen, 10 găuri laterale Ø11 mm, oțel S235 zincat la cald. Reglajul M8 este distinct de fixările M10 prevăzute în schema evaluată.

Specificații

Greutate1,296 kg
Grosimea Tablei (mm)

4

Inaltime (mm)

135

Latime (mm)

200

Producator

Domax

Material

Oțel

Finisaj

Zincat la cald

Destinație

Lemn

Notă: imaginile prezentate au rol ilustrativ și pot prezenta diferențe față de produsul final livrat.
Suntem experți în șuruburi, nu poze :) Garantam calitatea suruburilor!

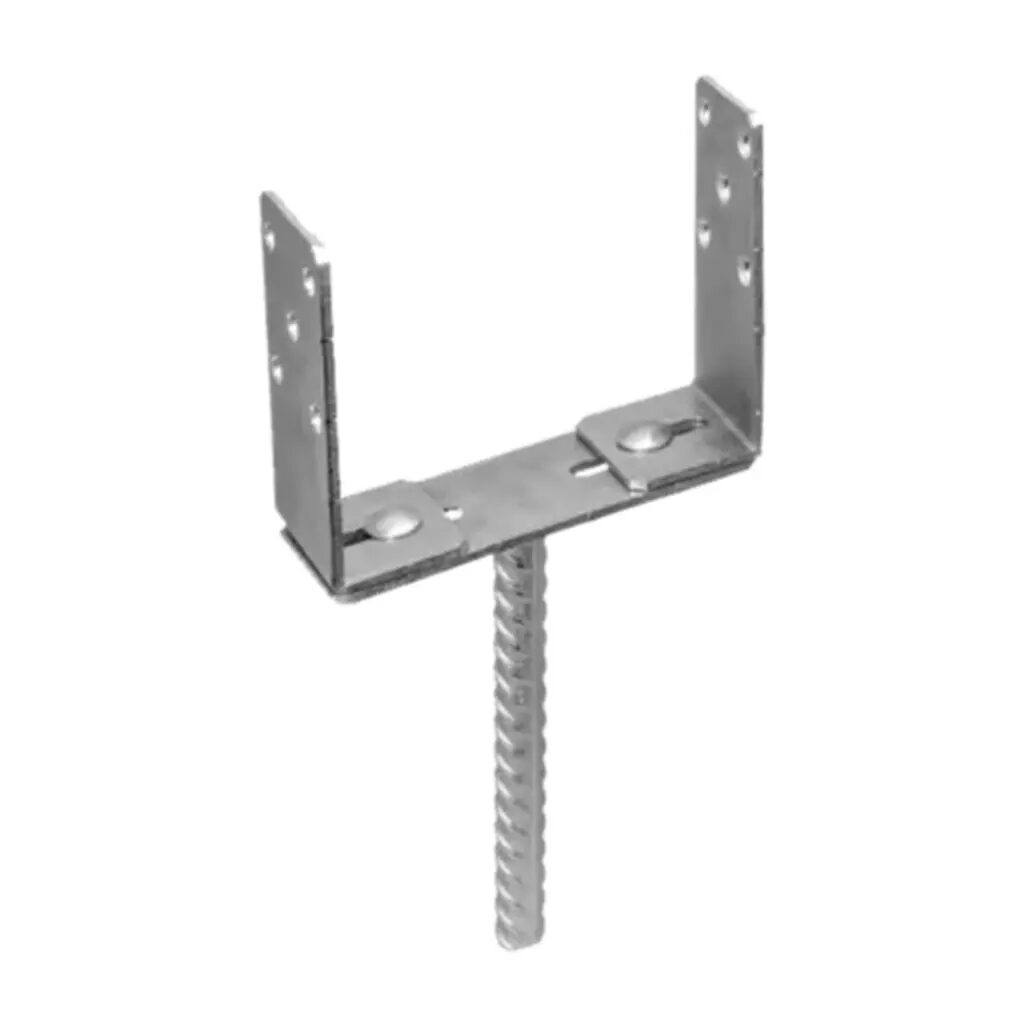

PSRU 60–200: suport reglabil pentru stâlpi de lemn, cu tijă de ancorare în beton

PSRU 60–200 permite adaptarea deschiderii cupei la secțiunea stâlpului, prin repoziționarea celor două aripi și blocarea lor pe talpă. Este varianta cu tijă nervurată Ø18 × 200 mm, destinată înglobării în beton. Lemnul se sprijină pe piesa metalică și se păstrează separat de suprafața betonului.

Unde îl folosești și cum alegi varianta

Poate fi utilizat la stâlpi pentru pergole, foișoare, garduri și alte structuri din lemn, când proiectul prevede această prindere reglabilă. Măsoară secțiunea finisată a lemnului și verifică poziția aripilor, spațiul pentru șuruburi și fundația. Simbolul comercial 60–200 nu reprezintă o înălțime reglabilă și nu stabilește singur capacitatea portantă.

Reglaj și geometrie — cote pentru o singură piesă

CaracteristicăValoare

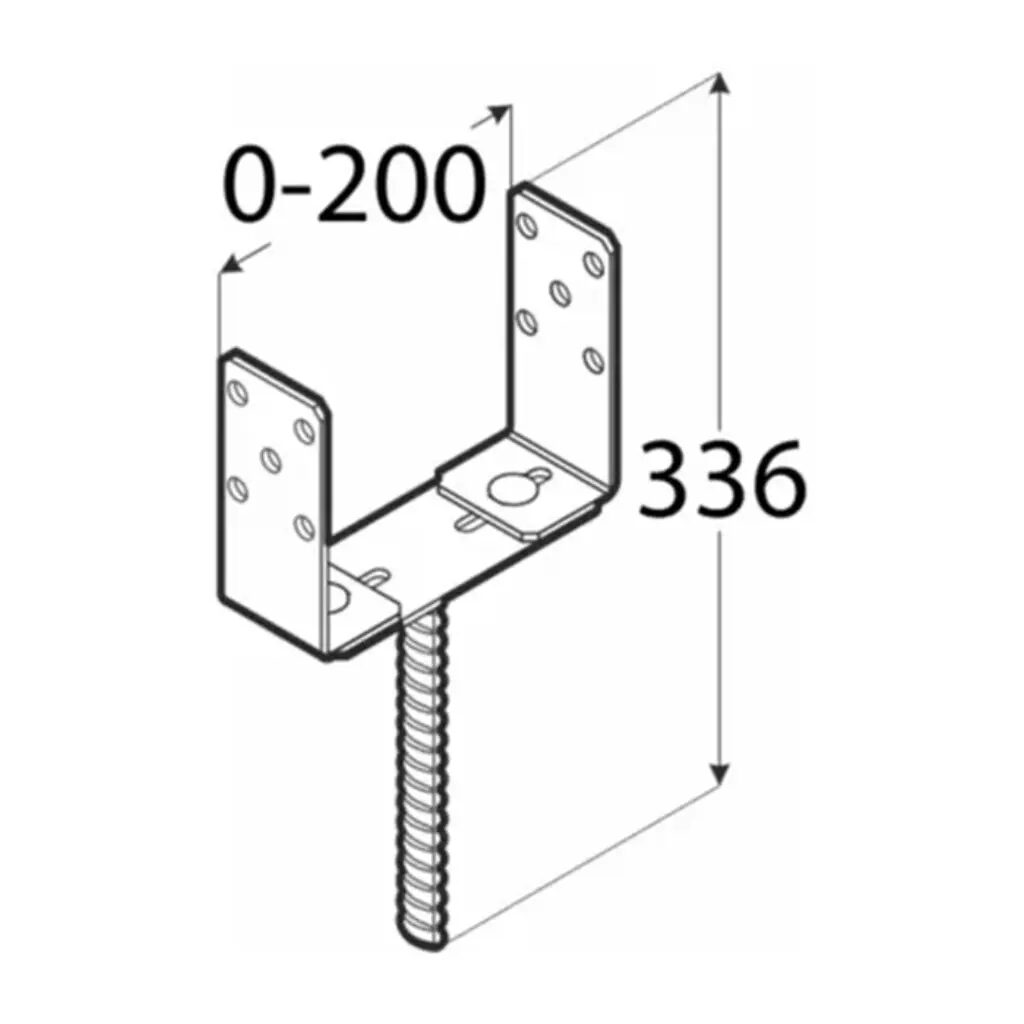

Reglaj geometric al deschideriiTrei poziționări ale aripilor: 0–96, 96–164 și 164–200 mm, indicate în desen; secțiunea utilă se alege cu verificarea prinderii
Grosimea tablei4 mm
Înălțimea cupei în desen135 mm; în catalog dimensiunea nominală a cupei este 136 mm
Lățimea aripii60 mm
Tijă pentru înglobareNervurată, Ø18 mm, lungime 200 mm
Înălțime totală nominală336 mm; este o cotă diferită de înălțimea cupei și de lungimea tijei
Găuri laterale10 găuri Ø11 mm în total, câte 5 pe fiecare aripă
Mecanism de reglareDouă șuruburi M8 × 20 cu piulițe și șaibe; nu sunt șuruburile de fixare a stâlpului
Material și finisajOțel S235, zincat la cald pentru varianta argintie

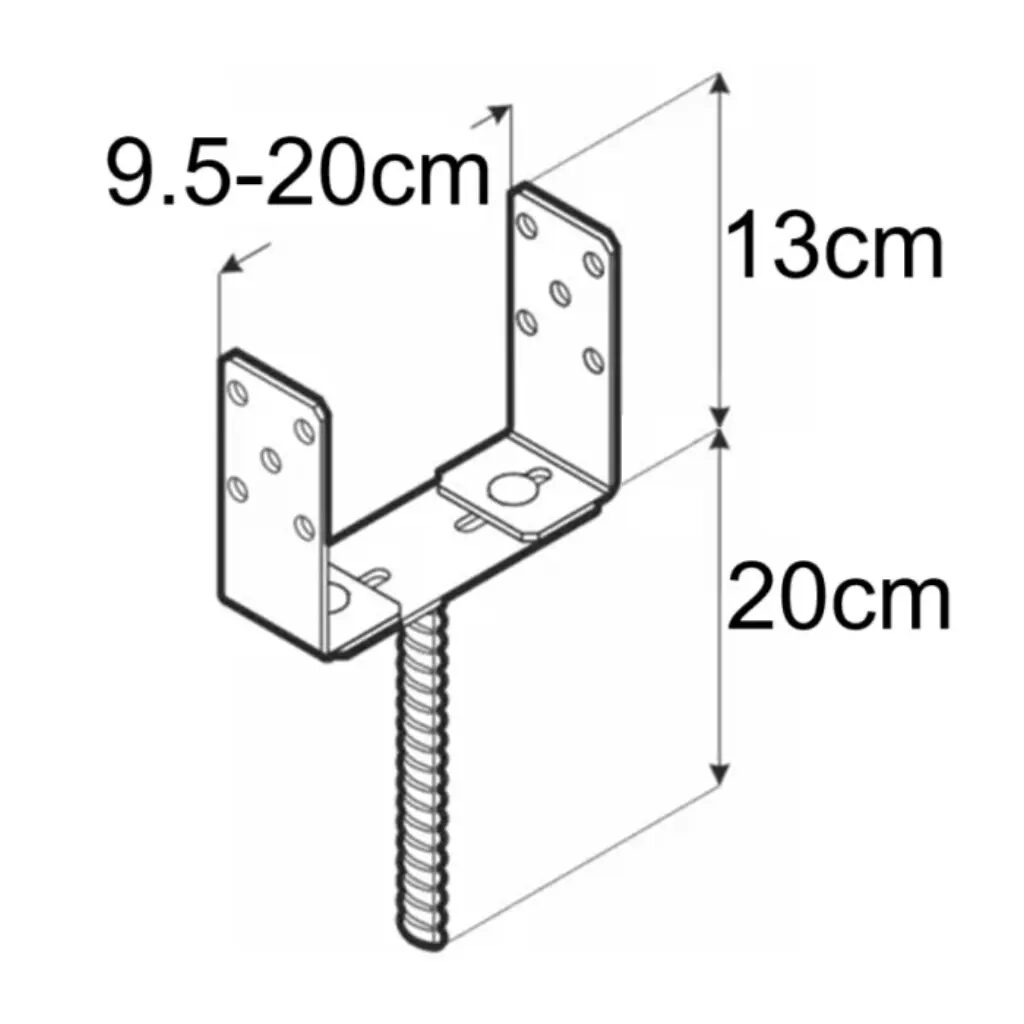

Poziția de început a schiței geometrice nu înseamnă că un stâlp cu secțiune nulă este utilizabil. Alege reglajul după lemnul real și după configurația calculată a îmbinării. Schița din galerie marcată 9,5–20 cm ilustrează o poziționare a aripilor, nu întreaga plajă de repoziționare. Pentru cote și pozițiile găurilor folosește documentele PDF din fila FIȘE PRODUS.

Fixarea în lemn: șuruburile de reglaj și cele de montaj au roluri diferite

Configurația evaluată în ETA 24/0873 utilizează patru șuruburi M10, clasa 5.8, ISO 4014, în pozițiile indicate de schema PSRU. Lungimea se alege în funcție de secțiunea lemnului și de ansamblul de prindere. Cele zece găuri disponibile nu impun montarea a zece șuruburi.

Pentru alegerea altor fixări, gama producătorului indică șuruburi pentru lemn CTO Ø10, șuruburi cu cap hexagonal PWD Ø10 și setul PNP, în condițiile documentației fiecărei fixări și ale proiectului. Șuruburile pentru montaj conectori sau de dulgherie se aleg după diametru, cap, lungime, protecție și suportul din lemn; simpla potrivire într-o gaură nu demonstrează aceeași capacitate ca în configurația evaluată.

Pași de montaj

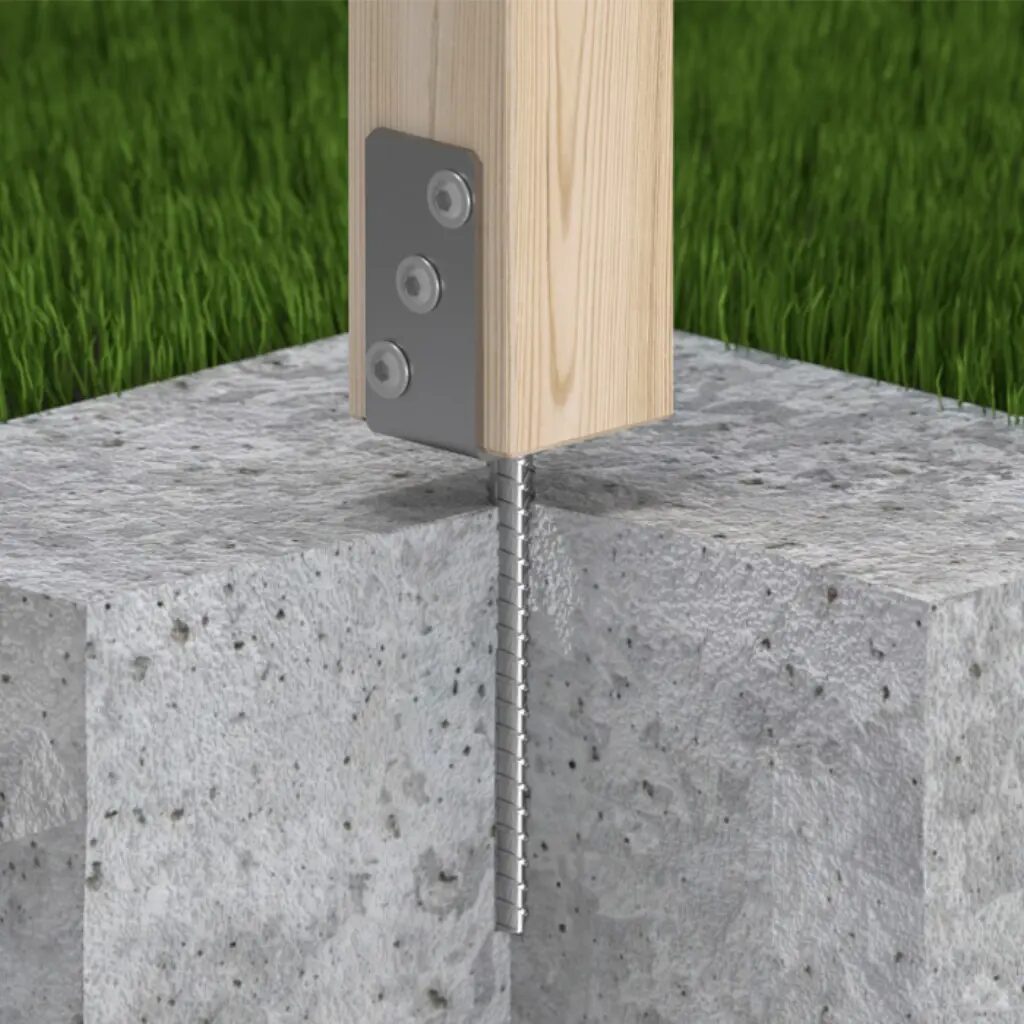

  1. Verifică modelul, dimensiunea stâlpului, poziția fundației și detaliul de ancorare. Tijele acestui model se înglobează în beton; un montaj ulterior cu rășină necesită o soluție verificată separat.
  2. Poziționează suportul și menține alinierea pe durata întăririi betonului. Schema producătorului pentru varianta scurtă indică maximum 50 mm de tijă liberă deasupra betonului; respectă proiectul și condițiile înglobării.
  3. Alege poziția celor două aripi pentru secțiunea reală a lemnului și blochează mecanismul M8 fără deformarea piesei.
  4. Pregăurește lemnul conform fixărilor alese și montează șuruburile în pozițiile prescrise, cu distanțele la margine și între fixări necesare.
  5. Verifică verticalitatea, sprijinul, strângerea și contravântuirea structurii. Nu încărca îmbinarea înainte de atingerea condițiilor de întărire și montaj cerute.

Documente și alegerea capacității

În fila FIȘE PRODUS sunt disponibile desenul geometric PSRU 60–200 și evaluarea tehnică europeană ETA 24/0873. Desenul individual identifică modelul PSRU 60–200; pentru finisajul acestei variante se utilizează datele actuale de produs și evaluarea aplicabilă. Figura 82 și tabelul 58 din ETA descriu geometria, iar schema de montaj și pozițiile fixărilor apar în figurile 148 și 188. Nu există o sarcină universală aplicabilă tuturor secțiunilor și tuturor șuruburilor.

Întrebări frecvente

Se reglează lățimea sau înălțimea suportului?

Acest mecanism reglează deschiderea cupei prin repoziționarea aripilor. Nu este un șurub de nivelare pe înălțime.

Este intervalul limitat la 96–200 mm?

Nu. Desenul prevede și poziția 0–96 mm, prin orientarea corespunzătoare a aripilor. Pentru utilizare se verifică dimensiunea reală a lemnului și distanțele necesare fixărilor.

Pot folosi șuruburi M12 în găurile laterale?

Găurile laterale sunt Ø11 mm, iar configurația evaluată indică M10. Nu selecta M12 pe baza descrierilor vechi sau doar după aspect.

Trebuie ocupate toate găurile?

Nu automat. Schema PSRU evaluată utilizează patru fixări M10; respectă pozițiile și configurația specificate, nu numărul total de perforații.

Pot monta suportul într-o placă de beton deja întărită?

Varianta are tijă nervurată pentru înglobare. Un montaj într-o fundație existentă cu ancoră chimică nu este presupus echivalent și trebuie dimensionat și verificat separat.

Este identic cu PSRU cu tijă de 500 mm?

Nu. Variantele cu tijă lungă și cu tub au alte cote și alte documente. Selectează modelul prevăzut în detaliul de montaj.

Dimensiunile din tabel sunt ale ambalajului?

Nu. Sunt cote ale unei singure piese, în milimetri. Greutatea și dimensiunile logistice se urmăresc separat.

Este zincarea la cald echivalentă cu Fe/Zn 12 sau Z275?

Nu. Sunt specificații diferite de protecție anticorozivă. Pentru această variantă argintie este indicată zincarea la cald; nu deduce o acoperire diferită dintr-o notă generică de desen.

Produse și categorii utile

Compară forma de prindere cu PSOZ90 cu talpă, pentru stâlp nominal de 90 mm, atunci când proiectul cere fixare pe o suprafață de beton existentă, fără a presupune echivalență structurală. Vezi și suporții reglabili, gama de suporți pentru stâlpi de lemn și șuruburile și cuiele pentru montaj conectori, alegând fixările compatibile cu documentația îmbinării.

Informații suplimentare

Greutate1,296 kg
Dimensiuni cutie (sau produs)30 × 20 × 6 cm
Grosimea Tablei (mm)

Inaltime (mm)

Latime (mm)

Producator

Domax

Material

Finisaj

Destinație
