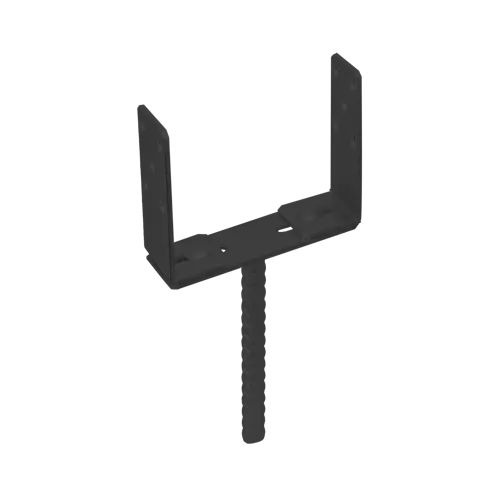

PSRU 60–200 negru: suport reglabil pentru stâlpi de lemn
PSRU 60–200 negru permite adaptarea deschiderii cupei la secțiunea stâlpului, prin repoziționarea celor două aripi și blocarea lor pe talpă. Este varianta cu tijă nervurată Ø18 × 200 mm, destinată înglobării în beton. Lemnul se sprijină pe piesa metalică și se păstrează separat de suprafața betonului.
Unde îl folosești și cum alegi varianta
Poate fi utilizat la stâlpi pentru pergole, foișoare, garduri și alte structuri din lemn, când proiectul prevede această prindere reglabilă. Măsoară secțiunea finisată a lemnului și verifică poziția aripilor, spațiul pentru șuruburi și fundația. Simbolul comercial 60–200 nu reprezintă o înălțime reglabilă și nu stabilește singur capacitatea portantă.
Reglaj și geometrie — cote pentru o singură piesă
| Caracteristică | Valoare |
|---|---|
| Reglaj geometric al deschiderii | Trei poziționări ale aripilor: 0–96, 96–164 și 164–200 mm, indicate în desen; secțiunea utilă se alege cu verificarea prinderii |
| Grosimea tablei | 4 mm |
| Înălțimea cupei în desen | 135 mm; în catalog dimensiunea nominală a cupei este 136 mm |
| Lățimea aripii | 60 mm |
| Tijă pentru înglobare | Nervurată, Ø18 mm, lungime 200 mm |
| Înălțime totală nominală | 336 mm; este o cotă diferită de înălțimea cupei și de lungimea tijei |
| Găuri laterale | 10 găuri Ø11 mm în total, câte 5 pe fiecare aripă |
| Mecanism de reglare | Două șuruburi M8 × 20 cu piulițe și șaibe; nu sunt șuruburile de fixare a stâlpului |
| Material și finisaj | Oțel S235; finisaj negru vopsit cu pulbere, varianta Duplex indicată de producător |
Poziția de început a schiței geometrice nu înseamnă că un stâlp cu secțiune nulă este utilizabil. Alege reglajul după lemnul real și după configurația calculată a îmbinării. Pentru cote și pozițiile găurilor folosește documentele PDF din fila FIȘE PRODUS.
Fixarea în lemn: șuruburile de reglaj și cele de montaj au roluri diferite
Configurația evaluată în ETA 24/0873 utilizează patru șuruburi M10, clasa 5.8, ISO 4014, în pozițiile indicate de schema PSRU. Lungimea se alege în funcție de secțiunea lemnului și de ansamblul de prindere. Cele zece găuri disponibile nu impun montarea a zece șuruburi.
Pentru alegerea altor fixări, gama producătorului indică șuruburi pentru lemn CTO Ø10, șuruburi cu cap hexagonal PWD Ø10 și setul PNP, în condițiile documentației fiecărei fixări și ale proiectului. Șuruburile pentru montaj conectori sau de dulgherie se aleg după diametru, cap, lungime, protecție și suportul din lemn; simpla potrivire într-o gaură nu demonstrează aceeași capacitate ca în configurația evaluată.
Pași de montaj
- Verifică modelul, dimensiunea stâlpului, poziția fundației și detaliul de ancorare. Tijele acestui model se înglobează în beton; un montaj ulterior cu rășină necesită o soluție verificată separat.
- Poziționează suportul și menține alinierea pe durata întăririi betonului. Schema producătorului pentru varianta scurtă indică maximum 50 mm de tijă liberă deasupra betonului; respectă proiectul și condițiile înglobării.
- Alege poziția celor două aripi pentru secțiunea reală a lemnului și blochează mecanismul M8 fără deformarea piesei.
- Pregăurește lemnul conform fixărilor alese și montează șuruburile în pozițiile prescrise, cu distanțele la margine și între fixări necesare.
- Verifică verticalitatea, sprijinul, strângerea și contravântuirea structurii. Nu încărca îmbinarea înainte de atingerea condițiilor de întărire și montaj cerute.
Documente și alegerea capacității
În fila FIȘE PRODUS sunt disponibile desenul geometric PSRU 60–200 și evaluarea tehnică europeană ETA 24/0873. Desenul individual identifică geometria comună PSRU 60–200. Finisajul negru se identifică prin varianta actuală de produs; nota generică de zincare din desen nu se transformă în specificația acoperirii negre. În tabelul oficial nu este identificată o declarație de performanță separată pentru această variantă; nu se transferă declarația modelelor cu tijă lungă. Figura 82 și tabelul 58 din ETA descriu geometria, iar schema de montaj și pozițiile fixărilor apar în figurile 148 și 188. Nu există o sarcină universală aplicabilă tuturor secțiunilor și tuturor șuruburilor.
Întrebări frecvente
Se reglează lățimea sau înălțimea suportului?
Acest mecanism reglează deschiderea cupei prin repoziționarea aripilor. Nu este un șurub de nivelare pe înălțime.
Este intervalul limitat la 96–200 mm?
Nu. Desenul prevede și poziția 0–96 mm, prin orientarea corespunzătoare a aripilor. Pentru utilizare se verifică dimensiunea reală a lemnului și distanțele necesare fixărilor.
Pot folosi șuruburi M12 în găurile laterale?
Găurile laterale sunt Ø11 mm, iar configurația evaluată indică M10. Nu selecta M12 pe baza descrierilor vechi sau doar după aspect.
Trebuie ocupate toate găurile?
Nu automat. Schema PSRU evaluată utilizează patru fixări M10; respectă pozițiile și configurația specificate, nu numărul total de perforații.
Pot monta suportul într-o placă de beton deja întărită?
Varianta are tijă nervurată pentru înglobare. Un montaj într-o fundație existentă cu ancoră chimică nu este presupus echivalent și trebuie dimensionat și verificat separat.
Este identic cu PSRU cu tijă de 500 mm?
Nu. Variantele cu tijă lungă și cu tub au alte cote și alte documente. Selectează modelul prevăzut în detaliul de montaj.
Dimensiunile din tabel sunt ale ambalajului?
Nu. Sunt cote ale unei singure piese, în milimetri. Greutatea și dimensiunile logistice se urmăresc separat.
Ce finisaj are varianta neagră?
Are finisaj negru vopsit cu pulbere; producătorul o identifică drept Duplex. Nu se presupune un cod RAL, o grosime a stratului sau o clasă de expunere din denumirea culorii.
Produse și categorii utile
Compară cu PSRU 60–200 în varianta argintie, păstrând distincte finisajele și condițiile de utilizare. Vezi și suporții reglabili, gama de suporți pentru stâlpi de lemn și șuruburile și cuiele pentru montaj conectori, alegând fixările compatibile cu documentația îmbinării.
