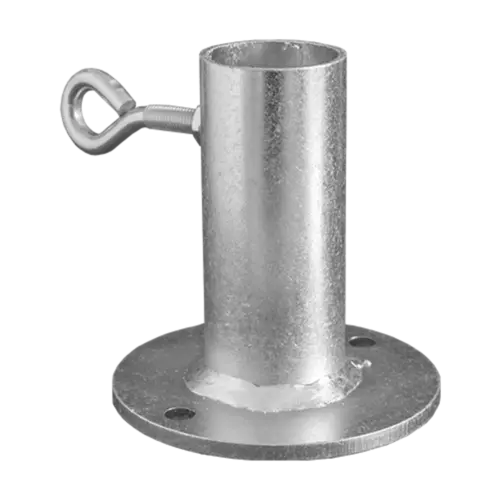

Suport Umbrela / Stalp Rotund PDP100 38×105 mm
PDP100 este o bază metalică pentru un element vertical rotund, de exemplu tija unei umbrele, montată pe o suprafață din beton prin talpa circulară. Tubul primește elementul rotund, iar șurubul M8 cu ochi permite presarea laterală a acestuia. Suportul are două găuri exterioare pentru ancorarea tălpii; nu este un picior cu tijă care se înglobează în beton.
Poate fi ales pentru amenajări de curte, grădină sau terasă unde se dorește o bază fixată permanent. Potrivirea se verifică după diametrul real al elementului introdus, spațiul disponibil în jurul tălpii și soluția de ancorare. Stabilitatea unei umbrele depinde și de dimensiunea ei, vânt, poziție, suportul din beton și instrucțiunile producătorului umbrelei. Dimensiunea bazei nu dovedește singură că o anumită umbrelă sau structură poate fi folosită în siguranță.
Dimensiuni documentate și alegere
| Caracteristică | PDP100 |
|---|---|
| Denumire comercială | 38 × 105 mm |
| Diametru interior al tubului din desen | Ø38,4 mm |
| Diametru exterior al tubului | Ø42,4 mm |
| Grosime perete tub | 2 mm |
| Grosime tablă talpă | 5 mm |
| Înălțime totală | 105 mm |
| Diametru talpă circulară | Ø100 mm |
| Găuri exterioare în talpă | 2 × Ø9 mm; desenul cere minimum Ø8,5 mm după zincare |
| Distanță între centrele găurilor exterioare | 80 mm |
| Orificiu central | Ø30 mm |
| Șurub lateral din ansamblul desenat | M8 cu ochi, L = 40 mm, cu piuliță M8 |
| Oțel pentru tub și talpă | S235JR |
| Finisaj | Zincat, aspect argintiu |
Valoarea comercială de 38 mm și interiorul de 38,4 mm din desen sunt indicate separat. Măsoară tija sau stâlpul în zona care intră în suport și verifică forma, finisajul și posibilitatea de strângere. Nu considera diferența dintre aceste valori o cursă de reglare garantată și nu forța un element supradimensionat în tub.
Talpa are 5 mm, iar peretele tubului are 2 mm. Sunt două componente distincte ale ansamblului; grosimea tălpii nu se aplică automat tubului. Înălțimea de 105 mm este cota totală din desenul exact, nu o adâncime de ancorare în beton.
Montaj și elemente de fixare
- Verifică dacă baza corespunde diametrului și instrucțiunilor elementului rotund care va fi montat. Stabilește solicitările și condițiile de utilizare, inclusiv expunerea la vânt.
- Alege o suprafață portantă și o soluție de ancorare adecvată betonului existent. Verifică grosimea betonului, starea lui, distanțele față de margini și spațiul necesar montajului.
- Poziționează talpa și marchează cele două găuri exterioare. Păstrează accesul la șurubul lateral M8 și verifică alinierea înainte de găurire.
- Execută găurirea, curățarea, adâncimea de fixare și strângerea conform documentației ancorei sau șurubului pentru beton ales. Nu folosi orificiul central ca înlocuitor presupus pentru găurile exterioare.
- Introdu elementul rotund în tub, verifică poziția și strânge șurubul lateral fără să deteriorezi tija. Controlează întregul ansamblu înainte de folosire.
- Respectă instrucțiunile umbrelei sau ale elementului montat privind utilizarea, vântul, închiderea și demontarea. Verifică periodic fixările, coroziunea și starea suprafeței de sprijin.
Catalogul Domax indică familia de șuruburi pentru beton PBW Ø7,5 ca fixare candidată pentru această bază. Această mențiune nu stabilește singură lungimea, adâncimea de ancorare, distanțele la margini sau capacitatea unei fixări. Selectează produsul exact după documentația sa și condițiile lucrării. Faptul că o ancoră încape într-o gaură nu dovedește compatibilitatea evaluată ori rezistența ansamblului.
Șurubul M8 cu ochi aparține legăturii laterale cu elementul introdus în tub. El nu înlocuiește ancorele tălpii în beton. Desenul indică șurubul M8 și piulița M8 ca părți ale ansamblului; fixările pentru beton se aleg separat, în funcție de suport și de condițiile lucrării.
Protecție și documentație
Ansamblul este din oțel zincat, cu aspect argintiu. Alege mediul de utilizare și întreținerea potrivite, fără a presupune rezistență nelimitată în umezeală persistentă ori medii agresive. Verifică periodic stratul de protecție, îmbinările și elementele de fixare; eventualele deteriorări se tratează printr-o soluție compatibilă cu piesele folosite.
Desenul tehnic propriu PDP100 este disponibil în fila documentelor. Acesta descrie geometria și alcătuirea ansamblului. În rândul oficial al modelului consultat nu este identificată o declarație de performanță sau o ETA proprie; desenul nu este prezentat ca înlocuitor pentru aceste documente și nu justifică o capacitate universală exprimată în kilograme. Documentele PPWR despre ambalaje nu sunt declarații de performanță.
Întrebări frecvente
Suportul se îngroapă în beton?
Nu are tijă pentru înglobare. Talpa circulară se ancorează pe suprafața portantă prin cele două găuri exterioare, cu fixările alese pentru betonul și solicitările lucrării.
Ce înseamnă 38 mm față de Ø38,4 mm?
38 mm este dimensiunea din denumirea comercială, iar Ø38,4 mm este interiorul tubului cotat în desen. Alegerea se face după diametrul real și instrucțiunile elementului montat.
Care este grosimea corectă?
Talpa din tablă are 5 mm, iar peretele tubului are 2 mm. Nu există o singură grosime care să descrie ambele componente.
Ce rol are șurubul M8 cu ochi?
Realizează presarea laterală a elementului introdus în tub. În ansamblul desenat are lungimea de 40 mm și lucrează cu piulița M8; nu este ancora pentru beton.
Ce fixări pot folosi în beton?
Catalogul indică familia PBW Ø7,5 ca variantă candidată. Produsul exact și montajul se stabilesc după documentația lui, beton, distanțe, adâncime și solicitări; găurile suportului nu constituie singure o recomandare universală.
Este potrivit pentru orice umbrelă?
Nu se poate afirma doar din diametru. Verifică tija, dimensiunea umbrelei, instrucțiunile ei și solicitările din vânt, împreună cu baza și ancorarea.
Poate fi folosit ca suport structural pentru o construcție?
Nu se deduce o astfel de utilizare din aspectul produsului. Soluția pentru o structură portantă necesită documente și verificări proprii; nu se transferă performanțele altor suporți Domax.
Unde verific dimensiunile și documentele?
Deschide desenul PDP100 din fila documentelor și consultă rândul oficial al modelului. Denumirile comerciale și fotografiile ajută la identificare, dar desenul exact guvernează geometria.
