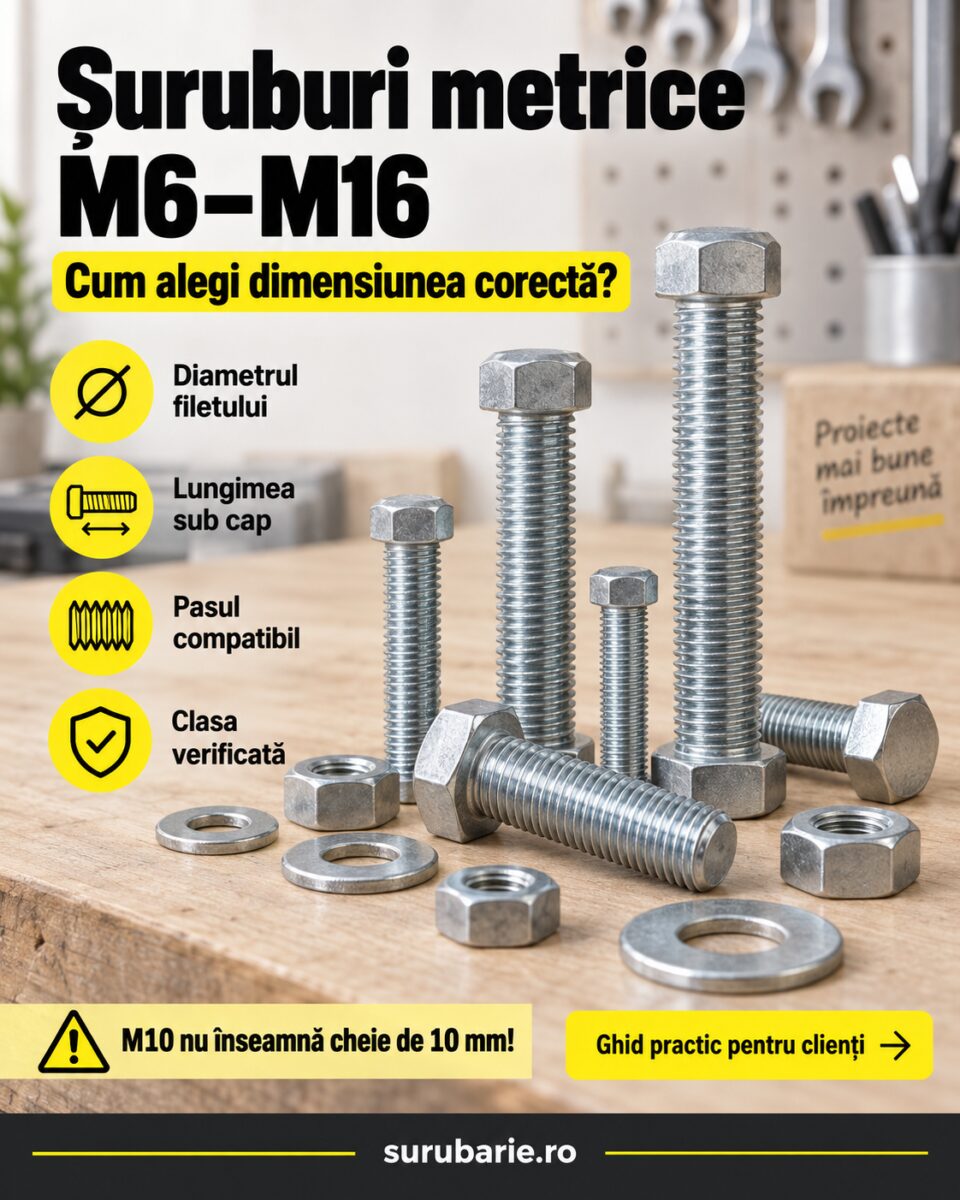

Un șurub metric cu cap hexagonal pare simplu de ales: M8, lungime 50 mm, o piuliță și gata. În practică, exact această familie produce multe confuzii: M8 nu înseamnă cheie de 8 mm, 50 mm nu include capul, DIN 933 și ISO 4017 nu sunt identice în toate dimensiunile, iar o clasă de rezistență nu spune singură cât „ține” îmbinarea.
În gama actuală de șuruburi cu filet metric găsești diametre de la M6 la M16 și numeroase lungimi. Pentru o asamblare completă, acestea se combină natural cu piulițe și șaibe compatibile.
În acest ghid explicăm cum citești corect dimensiunea, cum alegi lungimea și pasul, ce înseamnă clasa de proprietăți, când contează DIN 933 față de ISO 4017 și de ce un șurub metric nu este același lucru cu un șurub pentru lemn sau cu o ancoră pentru beton.
M8×50 înseamnă filet metric nominal M8 și lungime de aproximativ 50 mm măsurată de sub cap până la capătul șurubului.
M8 nu înseamnă cheie de 8 mm. Un cap DIN 933 M8 folosește uzual cheie de 13 mm.
DIN 933 înseamnă filet până aproape de cap / filet complet. Standardul internațional actual pentru această familie este ISO 4017.
DIN 933 și ISO 4017 nu sunt perfect identice. La M10 și M12 se poate schimba dimensiunea cheii: DIN 933 folosește tradițional 17 și 19 mm, iar ISO 4017 actual 16 și 18 mm.
Clasa de rezistență trebuie verificată pe produs și în documentație. Nu se deduce din dimensiune, culoare sau formă.
Un șurub metric nu se înșurubează direct în beton și, în mod obișnuit, nici direct în lemn. Are nevoie de piuliță, filet interior, inserție sau alt element compatibil.
- Ce este un șurub metric?
- Cum citești M8×50?
- Ce pas au M6, M8, M10, M12 și M16?
- Ce cheie se folosește?
- DIN 933 sau ISO 4017?
- Filet complet sau parțial?
- Ce înseamnă clasele 5.8, 8.8 sau 10.9?
- Cum alegi lungimea?
- Cum alegi piulița și șaiba?
- Montaj corect, pas cu pas
- Ce scule sunt utile?
- 8 situații practice
- Zincat, exterior și coroziune
- Greșeli frecvente
- Când NU folosești acest tip de șurub?
- Pentru profesioniști
- Exemple reale din Șurubărie
- Întrebări frecvente
Ce este un șurub metric cu cap hexagonal?
Este un element de fixare cu filet metric standardizat și cap hexagonal exterior, proiectat în principal pentru asamblări mecanice demontabile.
Îl întâlnești foarte des la:
- construcții și confecții metalice;
- cadre și profile;
- utilaje și echipamente;
- console și suporturi;
- mobilier tehnic;
- asamblări lemn–metal realizate prin trecere;
- reparații mecanice;
- îmbinări cu piuliță sau cu piesă filetată.
Spre deosebire de un holșurub pentru lemn, un șurub metric nu își formează în mod normal singur filetul în material. Filetul său este proiectat să lucreze cu un filet interior compatibil.
Cum citești corect M8×50?
Notația are două informații principale:
M8
M indică un filet metric.
8 este diametrul nominal al filetului, exprimat în milimetri.
50 mm
Este lungimea nominală a șurubului.
La un cap hexagonal obișnuit, lungimea se măsoară de sub cap până la capătul șurubului.
Așadar, M8×50 nu spune nimic direct despre:
- dimensiunea cheii;
- clasa de rezistență;
- finisaj;
- pas fin sau grosier;
- cât poate suporta îmbinarea.
Aceste caracteristici trebuie verificate separat.
Ce pas are filetul?
Pentru filetele metrice grosiere uzuale din această zonă, valorile de referință sunt:
| Filet | Diametru nominal | Pas grosier uzual | Ce înseamnă practic |
|---|---|---|---|
| M6 | 6 mm | 1,00 mm | Un avans de 1 mm între două spire succesive. |
| M8 | 8 mm | 1,25 mm | Foarte frecvent în asamblări mecanice generale. |
| M10 | 10 mm | 1,50 mm | Dimensiune uzuală pentru console și structuri. |
| M12 | 12 mm | 1,75 mm | Întâlnit în montaje mai robuste. |
| M16 | 16 mm | 2,00 mm | Pentru ansambluri cu elemente de dimensiuni mai mari. |
Important: există și filete metrice cu pas fin. Două piese pot fi ambele marcate M10, dar să nu se înfileteze împreună dacă una are pas grosier și cealaltă pas fin.
Ce cheie folosesc pentru M6, M8, M10, M12 sau M16?
Dimensiunea nominală a filetului și dimensiunea cheii sunt două lucruri diferite.
| Filet | Cheie uzuală DIN 933 | ISO 4017 actual | Observație |
|---|---|---|---|
| M6 | 10 mm | 10 mm | Nu apare diferență uzuală între cele două. |
| M8 | 13 mm | 13 mm | Foarte răspândit. |
| M10 | 17 mm | 16 mm | Verifică standardul și produsul real. |
| M12 | 19 mm | 18 mm | Alt diametru unde standardul contează. |
| M16 | 24 mm | 24 mm | Dimensiunea coincide. |
Acesta este un detaliu important dacă lucrezi cu montaj repetitiv, chei dinamometrice, tubulare sau spații foarte înguste.
DIN 933 și ISO 4017 sunt același lucru?
Sunt foarte apropiate ca familie: ambele descriu șuruburi metrice cu cap hexagonal și filet până la cap.
DIN 933 este standardul german tradițional, folosit încă foarte mult în cataloage și comerț. Standardul internațional actual pentru această familie este ISO 4017.
Nu este însă corect să spui că sunt perfect identice în orice situație.
În special, lățimea capului pentru cheie diferă la anumite diametre. În gama discutată aici sunt relevante:
- M10: DIN 933 → 17 mm; ISO 4017 → 16 mm;
- M12: DIN 933 → 19 mm; ISO 4017 → 18 mm.
Dacă ai un utilaj mai vechi cu șuruburi M12 DIN 933 și încerci să înlocuiești un șurub cu unul realizat după ISO 4017, filetul și lungimea pot fi perfect compatibile, dar capul poate necesita o tubulară de 18 mm în loc de 19 mm.
Filet complet sau filet parțial?
DIN 933 / ISO 4017 reprezintă familia cu filet până aproape de cap.
Avantajul practic este că poți poziționa piulița pe o zonă mare din lungimea șurubului, ceea ce este util când grosimea ansamblului variază.
Există însă și șuruburi cu o porțiune netedă de tijă și filet numai spre capăt, cunoscute tradițional prin DIN 931 și în sistemul ISO prin familia ISO 4014.
Nu înseamnă că unul este universal „mai bun”. Alegerea depinde de proiectarea îmbinării.
Filet complet
Practic pentru grosimi variabile, componente subțiri, montaj cu piuliță și situații în care ai nevoie de filet pe aproape toată lungimea.
Filet parțial
O porțiune a tijei rămâne netedă. Poate fi cerută în anumite îmbinări mecanice unde geometria tijei din zona pieselor prinse este importantă.
Ce înseamnă 5.8, 8.8 sau 10.9?
Numerele reprezintă clasa de proprietăți mecanice a unui șurub din oțel conform sistemului utilizat de ISO 898-1.
Pentru un șurub certificat în clasa 8.8, primul „8” corespunde unei rezistențe nominale la tracțiune de aproximativ 800 MPa, iar al doilea „8” descrie raportul nominal dintre limita de curgere și rezistența la tracțiune.
În termeni simpli, clasa spune foarte mult despre proprietățile materialului șurubului.
Dar nu spune singură:
- cât suportă îmbinarea completă;
- rezistența la smulgerea dintr-un suport;
- rezistența la forfecare a întregii conexiuni;
- rezistența la coroziune;
- cuplul exact de strângere;
- rezistența la oboseală.
Pot înlocui 8.8 cu 5.8?
Nu într-o aplicație în care proiectul cere explicit 8.8.
Un element cu o clasă mecanică inferioară nu este un substitut automat pentru unul cu clasă superioară.
Pot înlocui 8.8 cu 10.9?
Nici această schimbare nu trebuie făcută orbește într-un ansamblu calculat.
Proprietățile șurubului, piuliței, șaibelor, filetelor și pieselor prinse trebuie privite împreună.
Cum alegi lungimea corectă?
Mai întâi măsori grosimea totală a pieselor traversate.
Apoi iei în calcul:
- șaiba sau șaibele;
- înălțimea piuliței;
- lungimea de angajare necesară a filetului;
- eventuala piesă filetată în care intră șurubul;
- cerințele proiectului.
Nu există o singură regulă universală de tip „adaugă exact 10 mm”.
O piuliță M6 și una M16 au dimensiuni foarte diferite, iar unele montaje folosesc o singură șaibă, altele două, iar altele se înfiletează direct într-o piesă.
Ai două plăci cu grosime cumulată de 30 mm și vrei montaj traversant cu șaibă și piuliță. Un M8×30 este aproape sigur prea scurt, deoarece cei 30 mm sunt consumați numai de piesele traversate.
Trebuie să alegi o lungime care lasă suficient filet pentru șaibă, piuliță și angajarea corectă a filetului.
Lungimea include capul?
La capul hexagonal obișnuit, nu. Lungimea nominală se măsoară de sub cap.
Ce piuliță și ce șaibă aleg?
Pentru un montaj traversant, următorul pas după alegerea șurubului este alegerea unei piulițe hexagonale cu același filet nominal și același pas.
Un șurub M10 cu pas grosier se asociază cu o piuliță M10 cu pas compatibil.
Dacă ai vibrații sau există cerință de autoblocare, poți analiza și gama de piulițe autoblocante.
O șaibă poate distribui presiunea capului sau a piuliței pe o suprafață mai mare și poate proteja materialul suport.
La lemn, de ce contează mai mult șaiba?
Lemnul este mult mai ușor deformabil decât o placă groasă din oțel.
Dacă strângi o piuliță direct pe lemn, presiunea locală poate strivi fibra. O șaibă mai lată poate distribui mai bine presiunea, dacă proiectul permite acest lucru.
Pentru astfel de montaje merită consultate și șaibele plate și late.
Montaj corect, pas cu pas
De ce nu publicăm un singur tabel universal cu Nm?
Pentru că relația dintre cuplu și forța de strângere este influențată puternic de:
- finisaj;
- lubrifiere;
- starea filetului;
- clasa piuliței;
- coeficientul de frecare;
- cerința de preîncărcare a îmbinării.
Dacă proiectul cere o preîncărcare controlată, folosește valoarea și procedura definite pentru ansamblul respectiv.
Ce scule sunt utile?
- cheie fixă sau inelară;
- tubulară potrivită capului real;
- clichet;
- cheie dinamometrică atunci când cuplul este specificat;
- șubler pentru verificarea diametrului;
- leră de filet sau șablon de pas;
- ruletă;
- perie pentru curățarea filetelor existente.
La un șurub necunoscut, un șubler și o leră de filet rezolvă mult mai sigur problema decât încercarea succesivă a mai multor piulițe.
8 situații practice
1. Unești două profile metalice
Măsoară găurile și grosimea totală a profilelor, apoi alegi diametrul și lungimea. Completezi cu piulița și șaiba potrivite.
2. Prinzi o placă metalică de un element din lemn
Șurubul metric poate traversa lemnul, dar nu funcționează ca un holșurub.
Într-un montaj traversant folosești de regulă piuliță și șaibe, iar suprafața șaibei trebuie să distribuie adecvat presiunea în lemn.
3. Înlocuiești un șurub de pe un utilaj
Nu copia numai lungimea.
Verifică:
- M6/M8/M10 etc.;
- pasul;
- lungimea de sub cap;
- filet complet sau parțial;
- clasa;
- standardul capului;
- finisajul.
4. Șurubul intră într-o gaură filetată
Pasul trebuie să fie identic cu filetul interior.
Dacă începe să se blocheze imediat, nu folosi cheia pentru a-l forța. Un filet încrucișat poate compromite piesa, nu doar șurubul.
5. Vrei să prinzi ceva în beton
Un șurub metric DIN 933 nu este un șurub direct pentru beton.
Poate face parte dintr-un sistem de ancorare — de exemplu cu inserție filetată, ancoră sau alt element proiectat pentru beton — dar nu se introduce pur și simplu într-o gaură făcută în beton.
6. Montezi la exterior
Nu alege numai după clasa mecanică.
Clasa de rezistență și protecția anticorozivă sunt caracteristici diferite. Pentru expunere permanentă la umezeală sau mediu agresiv poate fi necesar alt finisaj sau inox.
7. Proiectul cere explicit clasa 8.8
Atunci folosește un produs pentru care clasa 8.8 este confirmată prin marcaj și documentație. Nu înlocui cu o clasă necunoscută sau inferioară doar pentru că diametrul este același.
8. Ai foarte puțin spațiu pentru tubulară
Verifică standardul capului.
La M10 și M12, un cap DIN 933 tradițional poate necesita o tubulară diferită de un ISO 4017 actual.
Ce înseamnă „zincat electrolitic”?
Zincarea electrolitică este un tratament de suprafață folosit foarte frecvent la elementele de fixare din oțel.
Stratul de zinc ajută la protecția oțelului împotriva coroziunii, dar termenul „zincat” nu înseamnă automat potrivit pentru orice exterior.
Performanța reală depinde de:
- grosimea stratului;
- pasivare;
- sistemul de acoperire;
- mediul de utilizare;
- contactul cu alte metale;
- durata expunerii la apă sau săruri.
Pentru medii exterioare severe, atmosferă marină sau instalații expuse constant la umezeală, pot fi necesare alte sisteme de protecție sau inox A2/A4.
Greșeli frecvente
| Greșeală | Ce se întâmplă | Ce faci în schimb |
|---|---|---|
| „M8 = cheie de 8 mm.” | Alegi scula greșită. | Verifică dimensiunea capului după standard. |
| Alegi numai diametrul. | Poți avea lungime, pas sau clasă incompatibile. | Verifică toate caracteristicile ansamblului. |
| Presupui că DIN 933 și ISO 4017 sunt identice. | La M10/M12 poți avea altă cheie. | Verifică standardul și capul real. |
| Forțezi o piuliță care nu intră. | Poți distruge filetele. | Verifică pasul filetului. |
| Alegi cel mai lung șurub „ca să fie sigur”. | Poate incomoda montajul și nu crește automat rezistența. | Alege lungimea după ansamblul real. |
| Presupui că o clasă mai mare rezolvă orice problemă. | Îmbinarea poate ceda în piuliță, suport sau geometrie. | Dimensionează ansamblul complet. |
| Folosești șurub metric direct în beton. | Nu are geometria unui șurub direct pentru beton. | Folosește un sistem de ancorare compatibil. |
| Presupui că zincarea standard este suficientă la mare. | Coroziunea poate apărea rapid. | Alege finisajul după mediul real. |
Când NU folosești un șurub metric cu filet complet?
Când ai nevoie de un șurub autofiletant sau autoforant
Pentru tablă există familii dedicate de șuruburi autoforante.
Când ai nevoie de fixare directă în lemn
În acest caz analizează șuruburile de dulgherie sau holșuruburile dedicate.
Când ai nevoie de fixare directă în beton
Folosește un sistem proiectat pentru beton.
Când proiectul cere tijă netedă în zona de forfecare
Atunci poate fi necesară o variantă cu filet parțial sau alt tip de șurub definit în proiect.
Când clasa produsului nu poate fi verificată
Pentru aplicații structurale sau de siguranță, nu te baza numai pe un titlu comercial.
Când mediul cere inox sau altă protecție
Un șurub zincat electrolitic obișnuit nu este automat substitut pentru A4 sau pentru un sistem anticoroziv specificat.
Pentru profesioniști: șurubul este doar o componentă a îmbinării
La proiectarea unei îmbinări șurubuite trebuie separate clar mai multe lucruri care sunt adesea amestecate în descrierile comerciale.
ISO 898-1 definește proprietăți mecanice și fizice ale șuruburilor din oțel carbon și aliat, dar nu definește singură rezistența la coroziune, rezistența la forfecare a conexiunii, comportamentul cuplu–forță de strângere sau rezistența la oboseală.
Pentru o îmbinare calculată trebuie verificate, după caz:
- clasa reală a șurubului;
- clasa piuliței;
- diametrul și pasul;
- aria rezistentă a filetului;
- zona în care cade planul de forfecare;
- preîncărcarea;
- coeficientul de frecare;
- finisajul;
- tipul și grosimea șaibelor;
- materialele pieselor strânse;
- presiunea sub cap și piuliță;
- solicitări statice, dinamice și la oboseală.
Din acest motiv, formulări simplificate precum „8.8 = rezistă la X kg” sau „M12 suportă automat mai mult decât M10 în orice situație” nu sunt suficiente pentru proiectare.
Gama actuală M6–M16 din Șurubărie
În total sunt disponibile în prezent 30 de variante în categoria de șuruburi cu cap hexagonal și filet metric.
5 exemple reale din gama Șurubărie
Șurub metric M6×40 mm – 150 buc./cutie
O dimensiune compactă și foarte versatilă pentru asamblări mecanice. M6 folosește pas grosier uzual de 1 mm și, în geometria DIN 933, cap pentru cheie de 10 mm.
Șurub metric M8×50 mm – 50 buc./cutie
Dimensiune uzuală pentru console, plăci, profile și subansambluri. M8 are pas grosier de 1,25 mm și cap hexagonal de 13 mm în această familie dimensională.
Șurub metric M10×50 mm – 40 buc./cutie
Potrivit pentru ansambluri unde este necesar un diametru nominal de 10 mm. La produsele DIN 933 trebuie verificată cheia de 17 mm; la ISO 4017 actual, M10 poate avea cap de 16 mm.
Șurub metric M12×60 mm – 40 buc./cutie
Variantă pentru montaje mai robuste. M12 are pas grosier de 1,75 mm; la geometria tradițională DIN 933 capul este de 19 mm, în timp ce ISO 4017 actual folosește 18 mm.
Șurub metric M16×80 mm – 20 buc./cutie
Cea mai mare zonă dimensională din gama actuală. M16 are pas grosier uzual de 2 mm și cap pentru cheie de 24 mm.
Întrebări frecvente
Ce înseamnă M8?
Filet metric cu diametru nominal de 8 mm.
Ce înseamnă M8×50?
M8 este diametrul nominal al filetului, iar 50 mm este lungimea șurubului măsurată de sub cap.
M8 folosește cheie de 8 mm?
Nu. Un cap hexagonal M8 DIN 933 / ISO 4017 folosește uzual cheie de 13 mm.
Ce pas are M8?
Pasul metric grosier uzual este 1,25 mm.
Ce pas are M10?
Pasul grosier uzual este 1,5 mm.
Ce pas are M12?
Pasul grosier uzual este 1,75 mm.
Ce cheie se folosește la M10?
La DIN 933 tradițional se folosește 17 mm. La ISO 4017 actual, capul M10 este de 16 mm. Verifică standardul produsului.
Ce cheie se folosește la M12?
DIN 933 tradițional: 19 mm. ISO 4017 actual: 18 mm.
DIN 933 este filetat complet?
Da. Este familia tradițională de șuruburi cu cap hexagonal și filet până aproape de cap.
DIN 933 și ISO 4017 sunt identice?
Sunt foarte apropiate, dar nu perfect identice. Una dintre diferențele importante este dimensiunea capului la anumite diametre, inclusiv M10 și M12.
Ce înseamnă clasa 8.8?
Este o clasă de proprietăți mecanice definită pentru șuruburi din oțel. Un produs trebuie însă să fie efectiv marcat și documentat pentru această clasă; nu se deduce din dimensiune.
Clasa 8.8 spune cât ține șurubul în forfecare?
Nu singură. ISO 898-1 definește proprietățile mecanice ale elementului de fixare, dar proiectarea rezistenței la forfecare aparține îmbinării complete.
Pot pune orice piuliță M8 pe un șurub M8?
Nu automat. Diametrul și pasul trebuie să coincidă, iar pentru aplicații tehnice trebuie verificată și clasa piuliței.
Pot înșuruba DIN 933 direct în lemn?
Nu este conceput ca holșurub. În lemn se folosește de regulă în montaj traversant cu piuliță și șaibe sau cu un inserț/element filetat proiectat pentru acest scop.
Pot înșuruba DIN 933 direct în beton?
Nu. Pentru beton există șuruburi directe, ancore mecanice și sisteme chimice dedicate.
Este șurubul zincat bun la exterior?
Depinde de sistemul de zincare și mediul de expunere. „Zincat” nu este o aprobare universală pentru exterior sever.
Mai lung înseamnă mai rezistent?
Nu. Lungimea se alege după geometria ansamblului. Rezistența depinde de mult mai multe variabile.
Pot tăia un șurub prea lung?
Tehnic se poate în anumite lucrări, dar trebuie protejat filetul, curățată zona tăiată și analizată pierderea protecției anticorozive la capăt. Este preferabil să alegi din start lungimea potrivită.
Ce aleg dacă nu găsesc lungimea necesară?
Poți verifica alte dimensiuni din categoria completă sau, pentru montaje speciale, gama de tije filetate.
Concluzie: M8×50 este doar începutul specificației
Pentru alegerea corectă a unui șurub metric cu cap hexagonal trebuie să verifici mai mult decât diametrul și lungimea.
Ordinea utilă este:
diametru → pas → lungime → filet complet/parțial → standard → clasă → finisaj → piuliță → șaibă → sculă.
Dacă înlocuiești un produs existent, verifică și dimensiunea reală a capului, mai ales la M10 și M12, unde DIN 933 și ISO 4017 pot folosi chei diferite.
Noi, cei de la Șurubărie, recomandăm să tratezi șurubul, piulița și șaiba ca pe un singur ansamblu de fixare. Alegerea este mai simplă, iar riscul de incompatibilitate scade considerabil.
